Соединители элементов STRUT-системы

Часто задаваемые вопросы (FAQ)

Какие виды соединителей входят в STRUT-систему и для чего они нужны?

Соединители — это монтажные элементы, предназначенные для сборки профилей в единый каркас. Они позволяют наращивать длину трасс, создавать ответвления и строить сложные несущие эстакады без применения сварки. В систему входят следующие основные виды:

• Плоские соединительные пластины: прямоугольные, L- Т- V- X- образные элементы для сращивания профилей в одной плоскости.

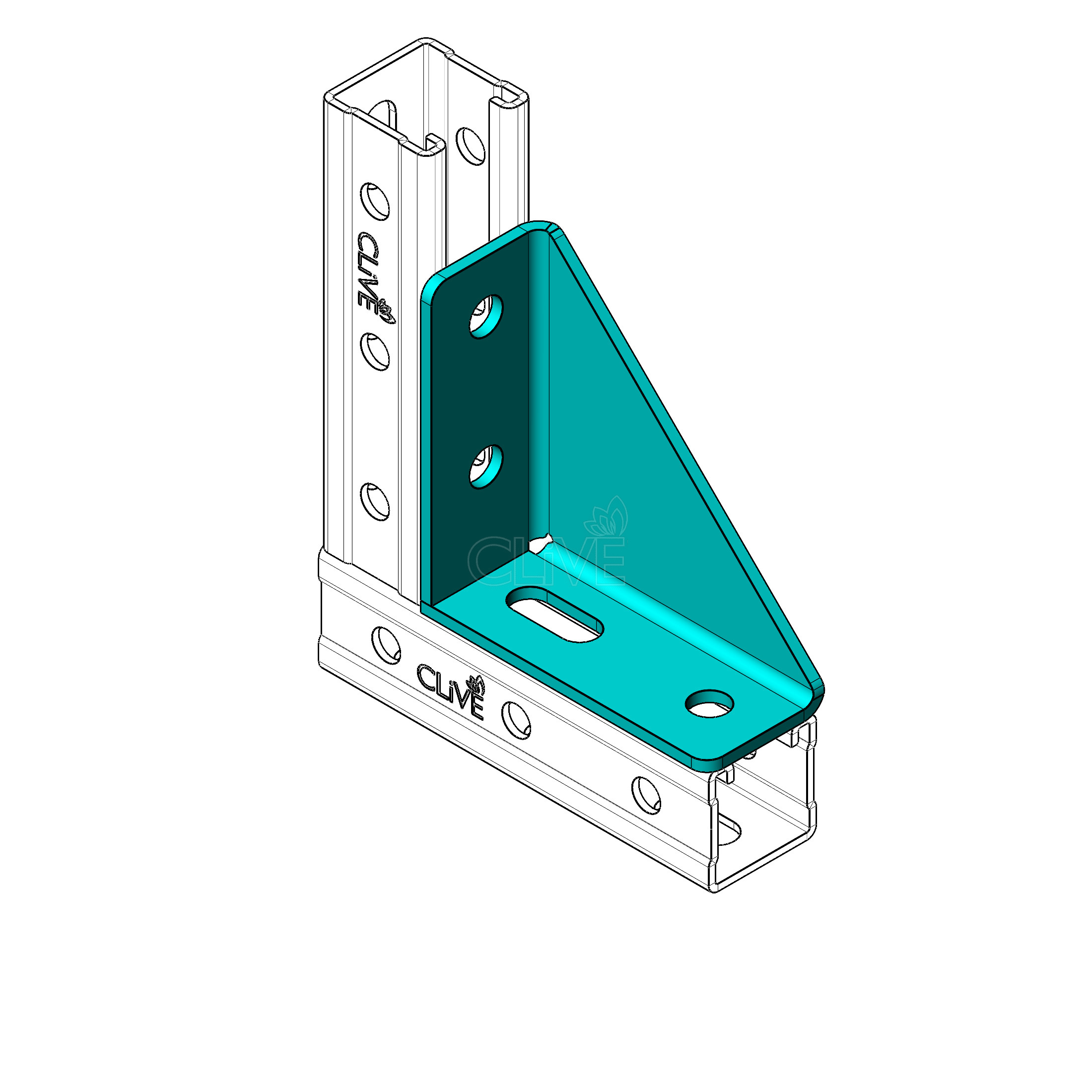

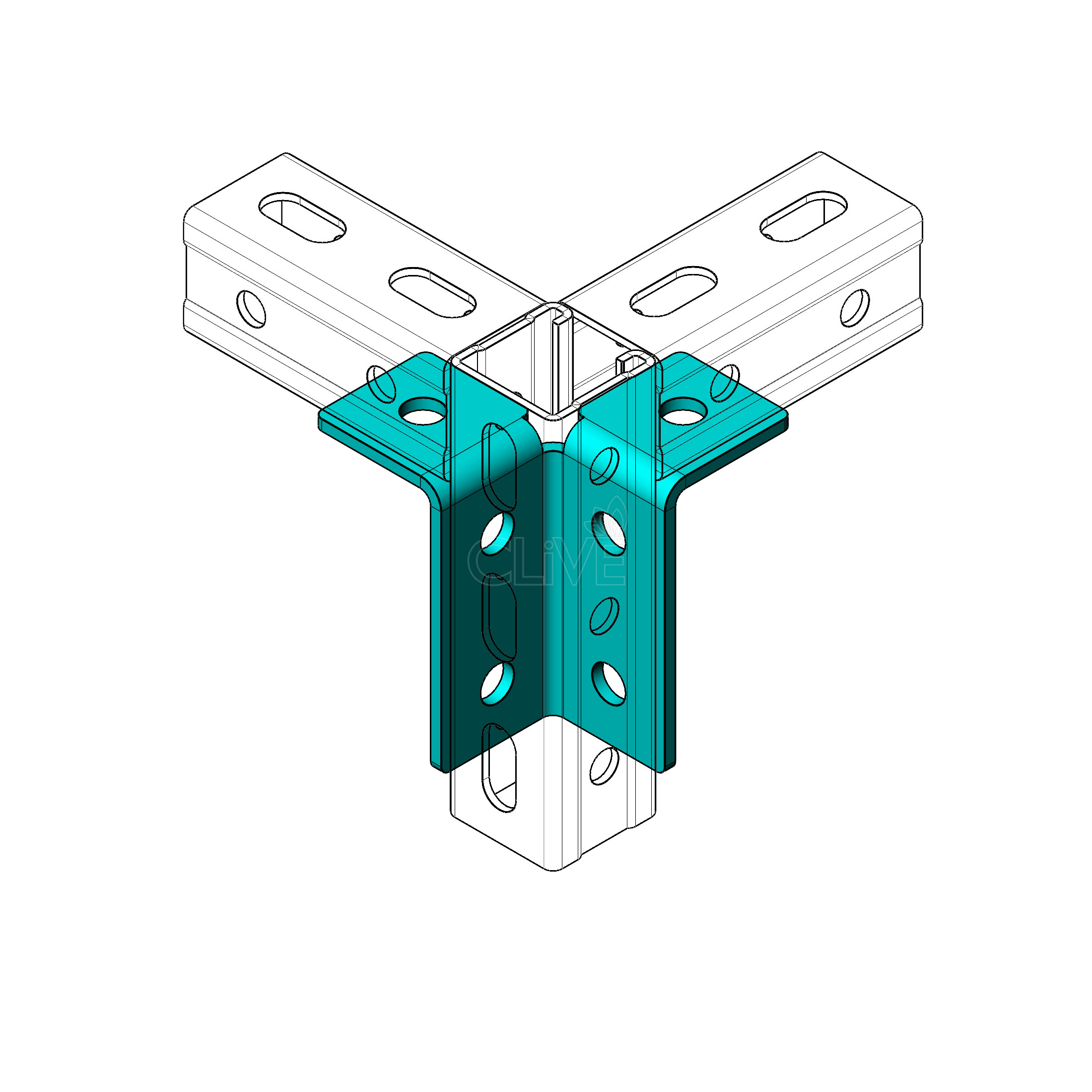

• Угловые соединители: монтажные уголки (на 2, 3, 4, 6 и более отверстий) для создания жестких узлов под разными углами – 135°, 90°, 60°, 45°, 30°.
• 2- 3-х мерные соединители: для обхвата профиля снаружи или создания многоуровневых переходов.

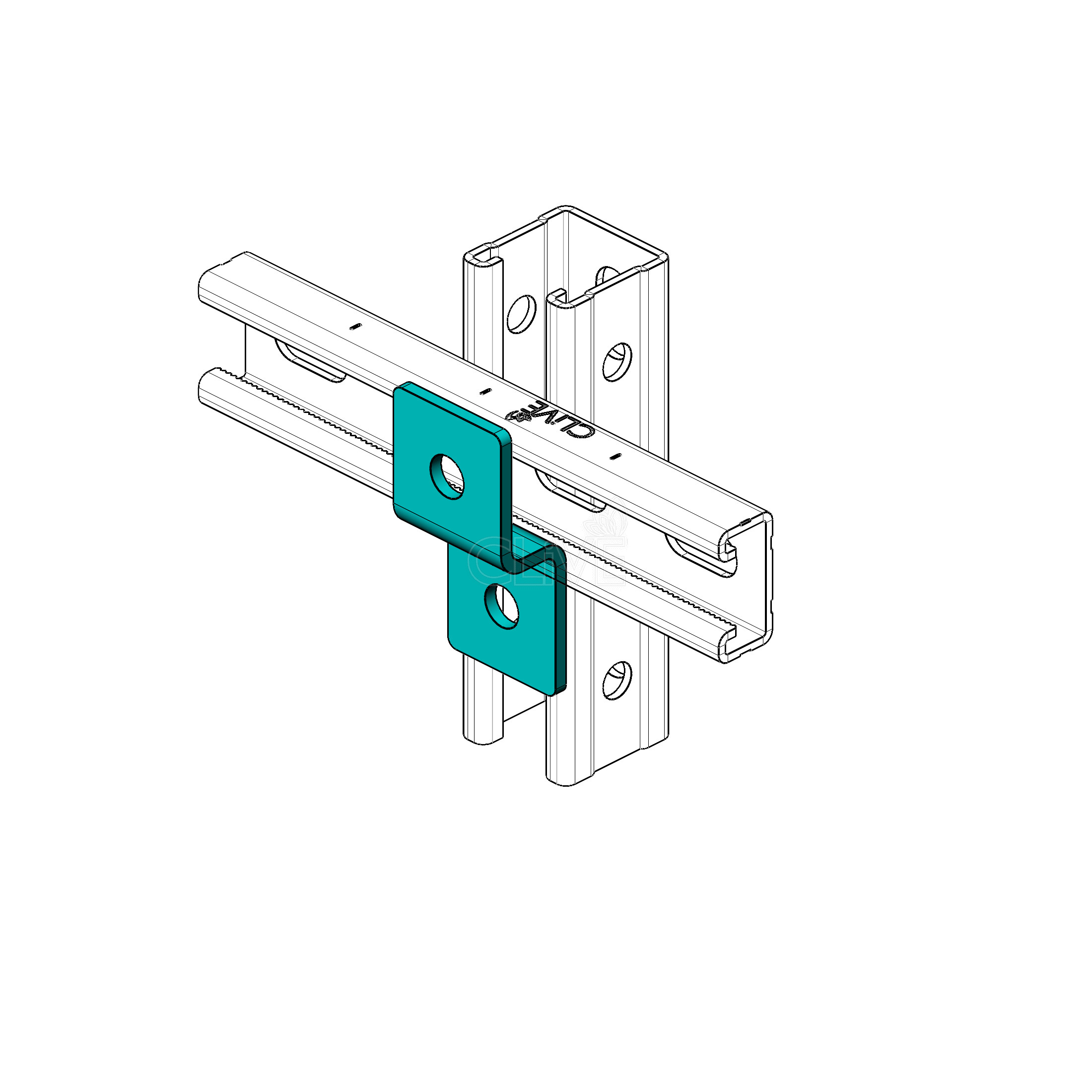

• Прямоугольные скобы: для крепления страт-профиля к стене, потолку или к профилю.
• Основания (фланцы): крепления с площадкой или седельные фланцы — опорные элементы для крепления стоек из профиля к полу, стенам или потолку.

Как правильно подобрать крепеж и соединители по типу антикоррозийного покрытия?

Для обеспечения долговечности конструкции и предотвращения гальванической коррозии все элементы узла должны иметь совместимые покрытия:

• Для оцинкованных профилей (метод Сендзимира) используются оцинкованные пластины и гайки.
• Для нержавеющих профилей применяются исключительно соединители и метизы из нержавеющей стали (AISI).
• Для горячеоцинкованных профилей и консолей (HDG, HDZ) необходимо использовать соединители и метизы с термодиффузионным покрытием (TD). Оно обеспечивает такую же высокую коррозионную стойкость, как у горячего цинка, но сохраняет идеальную точность резьбы и плотность прилегания деталей.

Как работают шарнирные (поворотные) соединители и где они применяются?

Шарнирные соединители позволяют соединять STRUT-профили под любыми нестандартными углами. Они незаменимы при создании сложных пространственных конструкций, обходе существующих строительных препятствий (балок, колонн), монтаже кабельных эстакад на скатных кровлях или организации подкосов для усиления рамных опор.

На что влияет количество отверстий в монтажном уголке или пластине?

Количество отверстий напрямую определяет несущую способность и жесткость соединительного узла:

• Элементы на 2–3 отверстия подходят для стандартных подвесов, легких кабельных трасс и конструкций с небольшими статическими нагрузками.
• Элементы на 4–6 отверстий применяются в сильно нагруженных узлах, промышленных эстакадах и технологических опорах. Увеличенная площадь контакта и большее количество точек фиксации страт-гайками значительно повышают сопротивление узла на изгиб, кручение и сдвиг под воздействием веса или вибрации.

Обеспечивают ли соединители жесткость конструкции, сопоставимую со сваркой?

При соблюдении правил монтажа и правильном подборе элементов — да. Надежность узла обеспечивается за счет того, что канальная страт-гайка своими рифлеными пазами намертво сцепляется с зубчатой накаткой на загнутой кромке профиля. При затягивании болта с нормативным усилием создается жесткое замковое соединение, устойчивое к продольному сдвигу и деформациям, при этом сохраняется возможность быстрой модернизации или демонтажа системы в любой момент.
