Что входит в состав ОКЛ?
Помимо специальных огнестойких кабелей и проводов, обеспечивающих бесперебойное электроснабжение противопожарного оборудования, в ОКЛ входят и различные типы кабеленесущих систем.
Применение огнестойких кабельных линий (ОКЛ), согласно Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», является обязательным условием для выполнения требований, предъявляемых к системам пожарной безопасности при их прокладке.
Что такое ОКЛ и для чего нужно?
ОКЛ – огнестойкая кабельная линия – это сертифицированная система состоящая из кабельно-проводниковой продукции и элементов кабеленесущих систем (кабельных лотков, монтажных систем) и способная сохранять работоспособность, то есть передавать электроэнергию или отдельные ее импульсы, в условиях пожара в течение заявленного времени.
ГОСТ Р 53316 дает определение огнестойкой кабельной линии: ««Кабельные линии – линии, предназначенные для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящие из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, стопорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенные согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом»
В соответствие с ФЗ-123 «Технический регламент о требованиях пожарной безопасности» использовать ОКЛ необходимо для питания систем обнаружения и тушения пожара, систем противодымной вентиляции, оповещения людей и освещения путей эвакуации.
![Btn.](/images/okl_change.png)
Кабельные лотки для ОКЛ – листовые, проволочные, лестничные
-
Листовые кабельные лотки для ОКЛ -
перфорированные и неперфорированные лоткиСистема состоит из перфорированных и неперфорированных металлических лотков, и аксессуаров к ним. Листовые лотки предназначены для открытой прокладки кабеля в помещениях и на открытом воздухе. Кабельные трассы, построенные на базе листовых лотков и аксессуаров CLiVE сокращают время монтажа на 60% из-за технических особенностей продукта, таких как телескопическое соединение лотков «папа-мама» и S-образная замок кромки лотка.
-
Лестничные кабельные лотки для ОКЛ -
перфорирвоанные и неперфорированные лоткиСистема состоит из лестничных лотков и специализированных аксессуаров к ним. Лестничные лотки предназначены для открытой прокладки кабеля в условиях повышенных нагрузок, а также при прокладке кабелей и проводок больших диаметров. Лотки состоят из двух перфорированноых бортов (лонжеронов), которые соединены между собой поперечиной методом клинчинга. Такой метод, в отличие от сварки, не нарушает защитное покрытие и позволяет продлить срок службы изделий, а также увеличить несущую способность лотка.
-
Проволочные кабельные лотки для ОКЛ -
перфорирвоанные и неперфорированные лоткиСистема проволочных лотков и аксессуаров зачастую применяется внутри зданий и сооружений и с невысокими кабельными нагрузками. роволочные лотки обладают меньшим весом, чем лотки других систем, они проще в монтаже, обеспечивают лучшую вентиляцию трассы. В основе конструкции проволочных лотков – сваренные между собой оцинкованные прутки, прошедшие формовку. В итоге получается сетчатый лоток, в котором размещается силовая и/или сигнальная проводка. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом. Стоимость такого значительно ниже, чем цена листовых лотков.
Универсальные монтажные системы - для разных типов нагрузки
-
Для малых нагрузок
Система основана на базе элементов ГЭМ и OMEGA профилей. Данные изделия предназначены для нагрузок до 150 кг и используются в слабонагруженных кабельных трассах.
-
Для средних нагрузок
Система основана на базе П- и STRUT-профилей. Она состоит из профилей, совместимых консолей, кронштейнов и стоек, монтажных аксессуаров. Данные изделия предназначены для нагрузок от 150 кг до 500 кг и используются как на объектах коммерческого строительства, так и в промышленности.
-
Для высоких нагрузок
Система основана на базе I-профиля (двутавровой балки). Она также состоит из профилей, совместимых консолей, кронштейнов, стоек и монтажных аксессуаров. Все соединения между собой осуществляются при помощи метизов без применения сварочных работ. Система предназначена для нагрузок свыше 500 кг и используется зачастую на объектах тяжелой промышленности – нефтегазовый и энергетический сектор, добывающая промышленность.
Метизы и крепежные элементы
-
Метизы и крепеж
Основной ассортимент метизов и крепежа позволяет не только сохранять прочность трассы металлических кабельных лотков во время пожара,
но и производить монтаж к любой опорной поверхности – кирпич, газобетон, пенобетон, металлические конструкции и др.
Широкий ассортимент анкерного крепежа позволит произвести монтаж даже очень тяжелых конструкций. -
Система металлических труб для ОКЛ
Металлические трубы обладают высокой механической прочностью, стойкостью к коррозии и не требуют обслуживания в процессе эксплуатации. Стальные трубы являются пожаробезопасными, поэтому часто находят применение в строительстве деревянных домов, а также без них не обходится ни одна ОКЛ. Трубы из алюминия и нержавеющей стали стойки к агрессивным и химическим средам, поэтому могут использоваться в любой промышленности – от пищевой до химической.
-
Огнестойкие распаячные коробки для ОКЛ

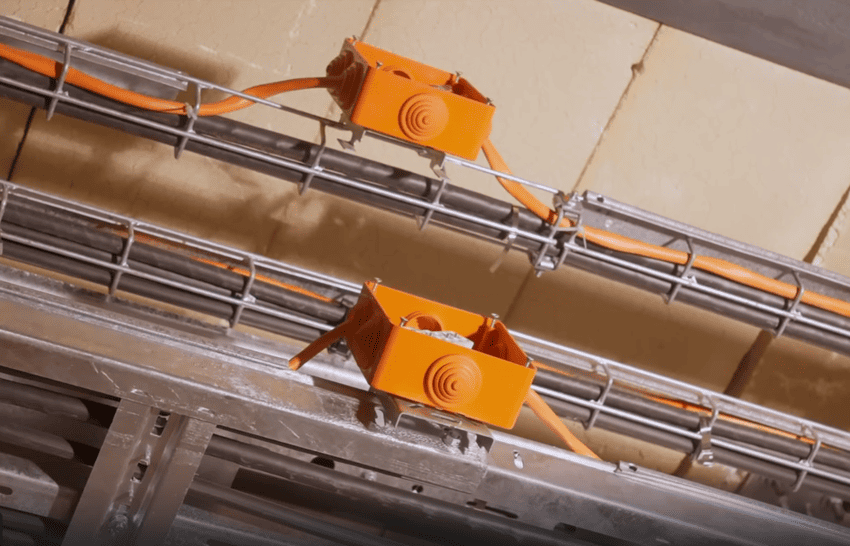

Огнестойкие распаячные коробки применяются в ОКЛ при открытом монтаже как по металлическим лоткам, так и по несущим поверхностям для соединения или ответвления огнестойких кабелей и сохранения их функций в условиях реального пожара. Также распаячные коробки защищают место коммутации от воздействия внешних факторов.
Сертификаты ОКЛ CLiVE
На данный момент компания CLiVE имеет 3 сертификата ОКЛ с такими производителями кабеля как:
Каждый сертификат ОКЛ получен по результатам проведенных испытаний, где в спец. лабораторных установках были сымитированы условия реального пожара.
Компания CLiVE продолжает работу по сертификации Огнестойких кабельных линий несмотря на то, что в редакции ГОСТ Р 53316-2021, действующей с 2022 года ужесточены требования к условиям испытаний.
