STRUT консоль

Strut консоль представляет собой страт-профиль, соединенный с прямоугольным основанием толщиной 6 мм и 8 мм. Выполняет роль опоры в универсальных монтажных страт-системах.

STRUT консоли нашли широкое применение в качестве опоры при монтаже:

• металлических кабельных лотков
• фальшполов
• воздуховодов и систем вентиляции
• систем видеонаблюдения
• отопительных систем
• систем распределения электроэнергии
• металлических труб

и других систем с высокими требованиями по нагрузке и несущей способности.

При винтовом соединении консолей STRUT с другими элементами монтажной системы, используется крепежная пара:

• канальная страт гайка М8 + болт М8

Ассортимент STRUT консолей CLiVE представлен в следующих товарных группах:

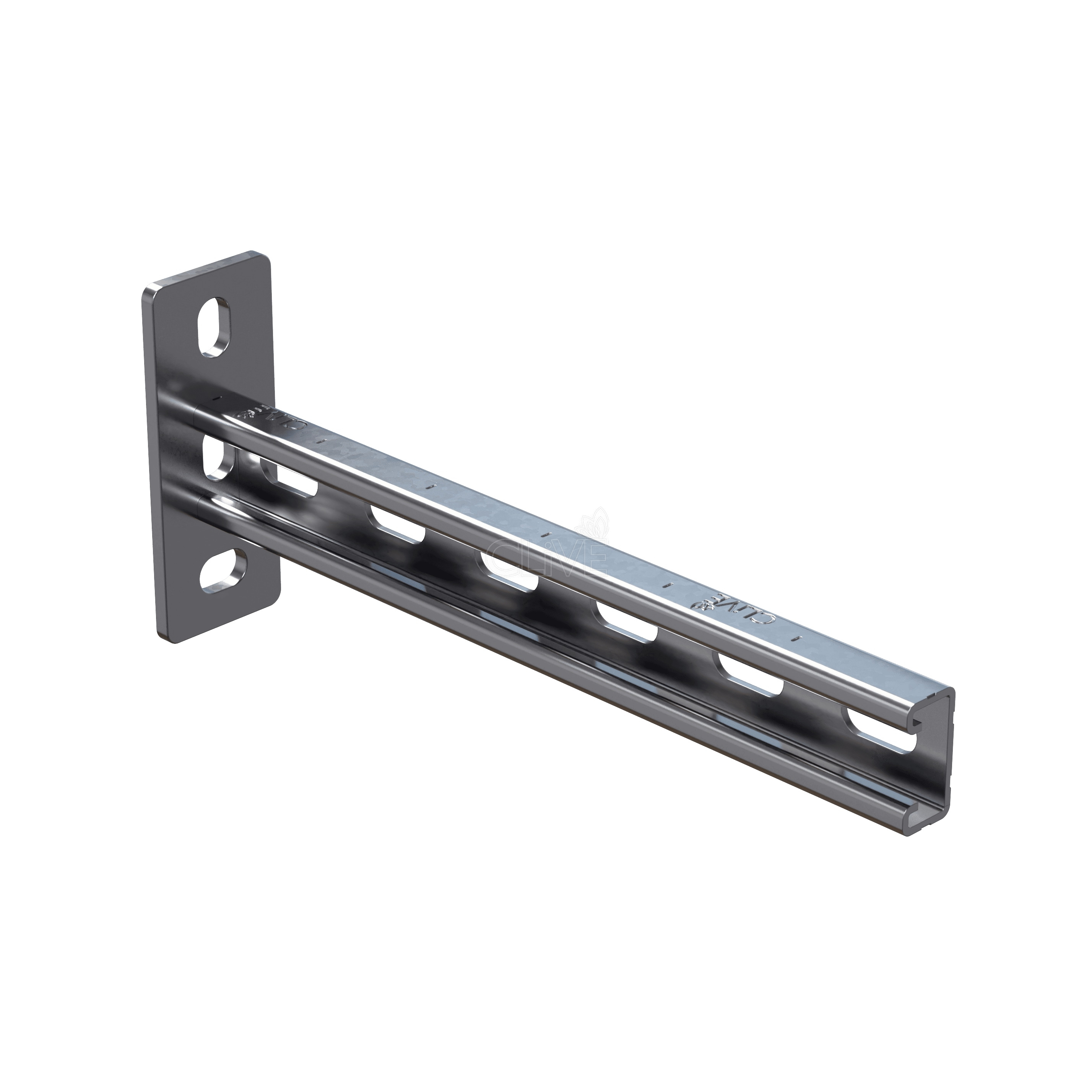

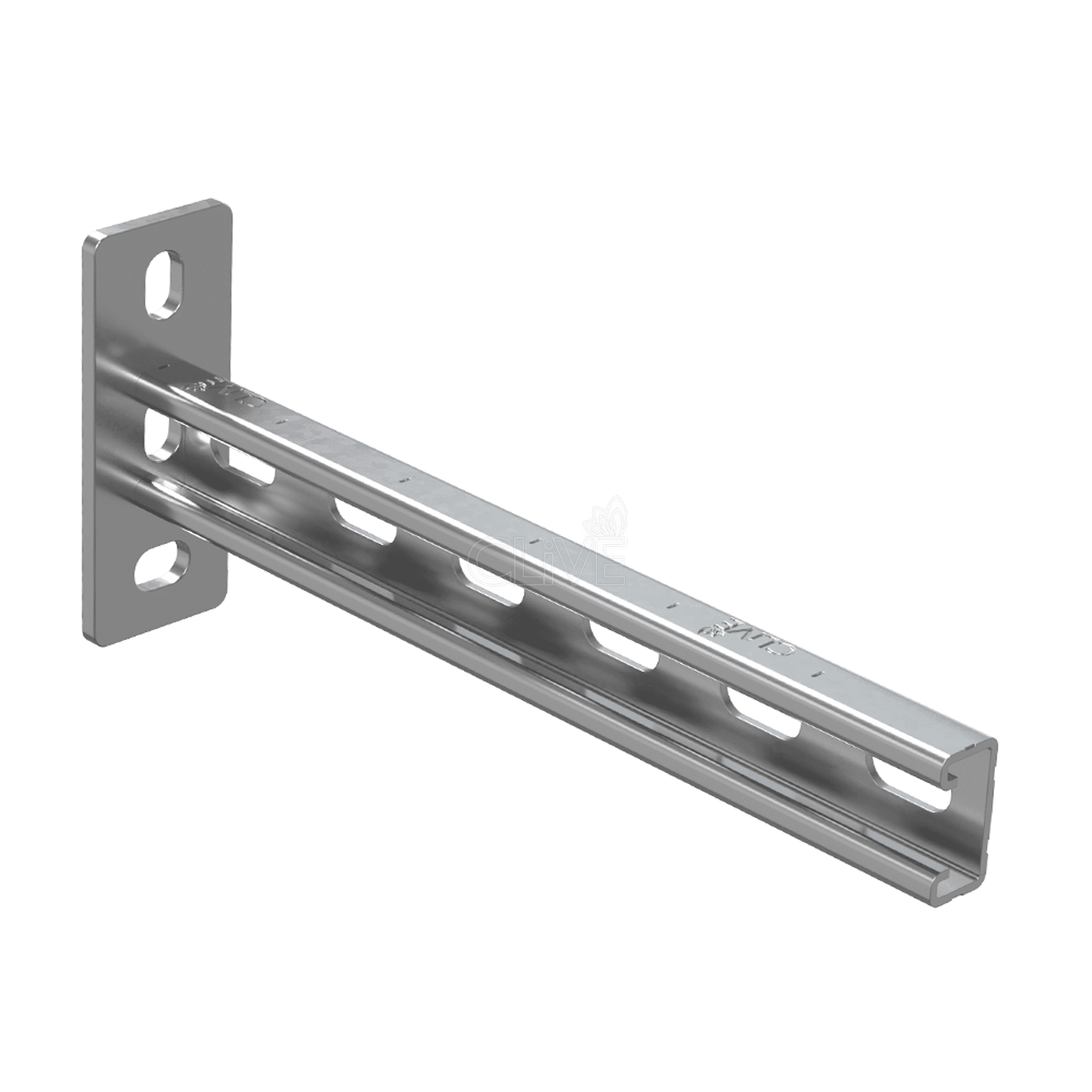

• STRUT-консоль 41х21
• STRUT-консоль 41х41
• STRUT-консоль двойная 41х42
• STRUT-консоль двойная 41х62
• STRUT-консоль 41х82 двойная
• STRUT-консоль усиленные двойная 41х82
• STRUT-консоль усиленные двойная 41х82 сплошная
• STRUT-консоль с 3-х сторонней перфорацией 41х41
• STRUT-консоль с 3-х сторонней перфорацией двойная 41х62

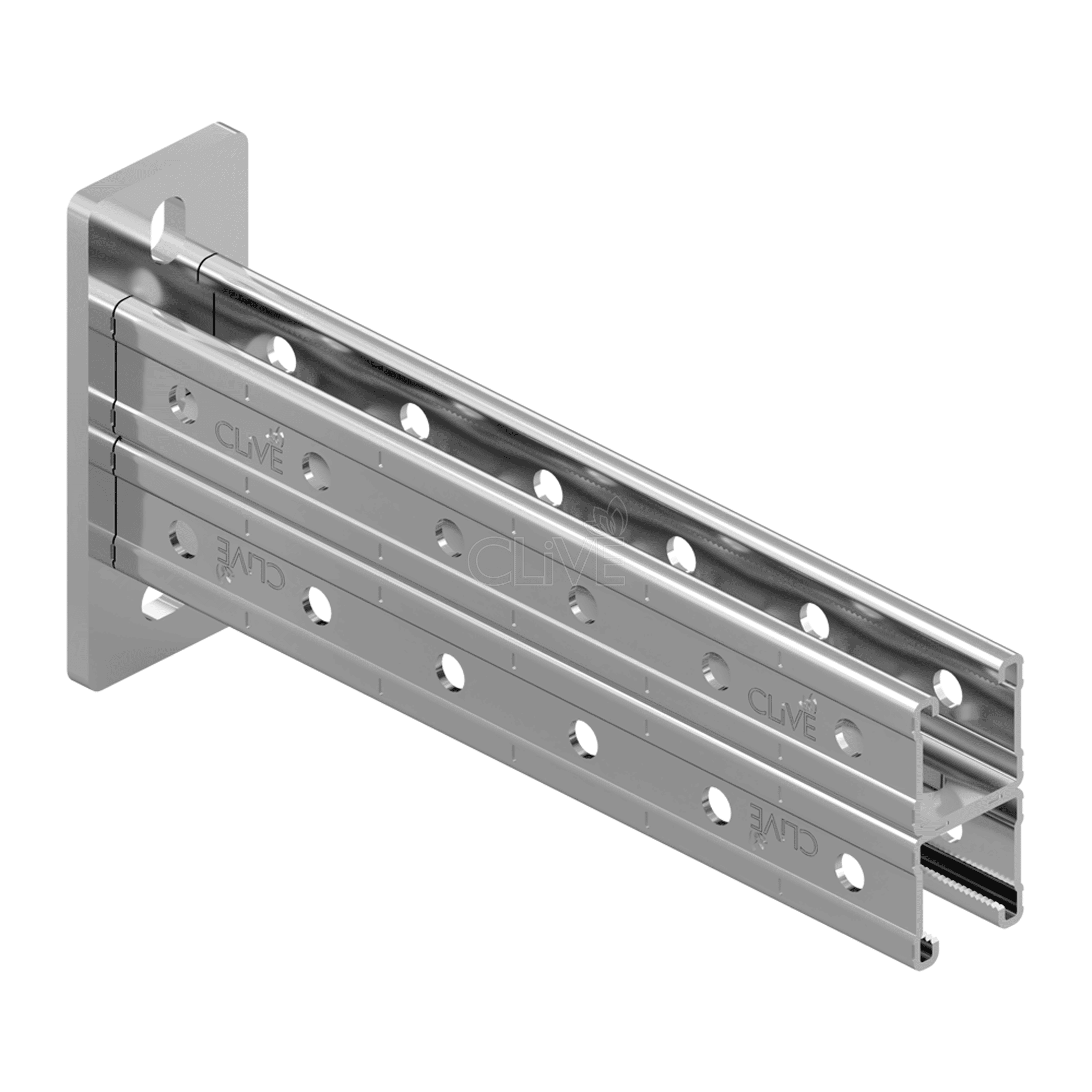

• STRUT-консоль с 3-х сторонней перфорацией двойная 41х82

STRUT консоли CLiVE изготавливаются по следующим параметрам:

• шаг 50 мм длины изделий
• минимальная длина 100 мм
• максимальная длина 1000 мм

такие гибкие возможности позволяют заказчикам скомплектовать монтажную систему практически любой сложности, не применяя дополнительной обработки при монтаже, что существенно экономит время и средства.

Преимущества монтажных STRUT консолей CLiVE

Данные монтажные элементы изготавливаются из STRUT профиля CLiVE (КЛАЙВ) с боковыми ребрами жёсткости, имееющим увеличенную несущую способность, в том числе рёбра жёсткости применяются при изготовлении элементов страт-систем из нержавеющей стали AISI 316. Профиль имеет ярко выраженную зубчатую насечку для надёжной фиксации страт гайки (канальной гайки).

Для удобства реза в размер на длинных секциях нанесена насечка с шагом 50 мм.

Двойные консоли STRUT изготавливаются из профили CLiVE и свариваются между собой контактной точечной сваркой с шагом 15 см, что обеспечивает надёжное соединение на любом участке, даже при резке профиля, а также исключает перекос конструкции, а в случае с нержавеющей сталью – не приводит к коррозии.

Не рекомендуется использование сплошного шва по наружной части стыка, при сварке двойного СТРАТ-профиля! Такой тип соединения приводит к перекосу конструкции, профиль не удобно нарезать при монтаже, кроме того сварка швом приводит к появлению коррозии в местах сварки нержавеющей стали.

Консоли КЛАЙВ изготавливаются в черном виде, с последующим покрытием всей детали гальваническим покрытием либо методом горячего оцинкования.

Не рекомендуется использование страт консолей, оцинкованный профиль которой был сварен с не оцинкованной пяткой.

При производстве STRUT-профиля CLiVE используется самое современное оборудование, поэтому геометрия профиля полностью соответствует чертежу без каких-либо отклонений. Это обеспечивает получение «ровных углов» без закруглений, что в свою очередь даёт максимально возможное пятно контакта между элементами монтажной страт-системы.

Производственная линия CLiVE обеспечена отключением пуансонов, что позволяет производить консоли:

• Без перфорации
• С перфорацией по основанию
• С 3-х сторонней перфорацией

Страт-консоль КЛАЙВ в любом исполнении - сталь (оцинкованная, горячий цинк) и нержавеющая сталь - производится в самых востребованных толщинах:

• 1,5 мм
• 2,0 мм
• 2,5 мм

Варианты исполнения страт-консолей:

• Оцинкованные по методу Сендзимира
• Горячее цинкование
• Нержавеющая сталь
• Порошковая покраска по RAL

Мощность линии профилирования составляет 8-12 метров профиля в минуту.

Купить страт консоль можно, обратившись в офис продаж КЛАЙВ.

• Доставляем STRUT консоли по Москве в короткие сроки
• Помогаем с доставкой в любую точку России
• Продукция CLiVE имеет все необходимые сертификаты

Часто задаваемые вопросы (FAQ)

Что такое STRUT-консоль и для чего она применяется?

STRUT-консоль (страт-кронштейн) — это готовый горизонтальный опорный элемент, состоящий из отрезка страт-профиля, приваренного к массивному металлическому основанию (подпятнику). Она монтируется на стены, колонны, потолочные подвесы или вертикальные стойки. Консоли служат прямой опорой для укладки кабельных лотков, трубопроводов, воздуховодов вентиляции и установки тяжелого оборудования (например, внешних блоков кондиционеров).

• Монтаж вертикальных трасс: позволяет удобно крепить трубы, кабели или лотки вдоль стен, используя стандартные хомуты и канальные гайки.
• Специфические пространственные ограничения: когда стандартное горизонтальное положение паза не позволяет зафиксировать подвесы или смежные элементы системы.
• Повышенная жесткость: в определенных схемах нагружения вертикальная ориентация стенок профиля лучше сопротивляется деформации.

• Экстремальные нагрузки — при прокладке тяжелых магистральных трубопроводов водоснабжения или отопления.
• Большой вылет (длина) консоли — когда плечо рычага превышает 500–600 мм, и стандартный профиль может прогнуться под весом трассы.
• Вибрационные и динамические воздействия — треугольная конструкция эффективно гасит колебания от работающего вентиляционного или насосного оборудования.

• Повышенная жесткость на изгиб — она выдерживает значительно больший вес по сравнению с одиночным аналогом при той же длине.
• Двустороннее использование паза — монтажные канальные гайки можно зафиксировать как на верхней, так и на нижней полке консоли. Это позволяет, например, закрепить кабельный лоток сверху консоли, а к ее нижней части подвесить хомуты для труб, эконмя место.

• 1.5 мм — облегченные консоли для фиксации небольших лотков, систем кондиционирования и легких изолированных воздуховодов.
• 2.0 мм — стандартное индустриальное исполнение. Оптимально для большинства инженерных сетей общего назначения.
• 2.5 мм — тяжелые консоли для промышленных объектов, эстакад и участков с критическими весовыми нагрузками.

• Оцинкование по методу Сендзимира / гальваника — для стандартных закрытых помещений с отоплением.
• Горячее оцинкование (HDG) — для открытого воздуха, неотапливаемых складов, паркингов и уличных инженерных эстакад.
• Нержавеющая сталь (AISI) — для чистых зон, пищевых производств, химических лабораторий и объектов в прибрежных морских зонах.
• Порошковая окраска (RAL) — для открытых потолочных пространств в торговых центрах, офисах и лофтах, где важен внешний вид коммуникаций.
