STRUT профиль

Часто задаваемые вопросы (FAQ)

Что такое STRUT-профиль и в чем его главное преимущество?

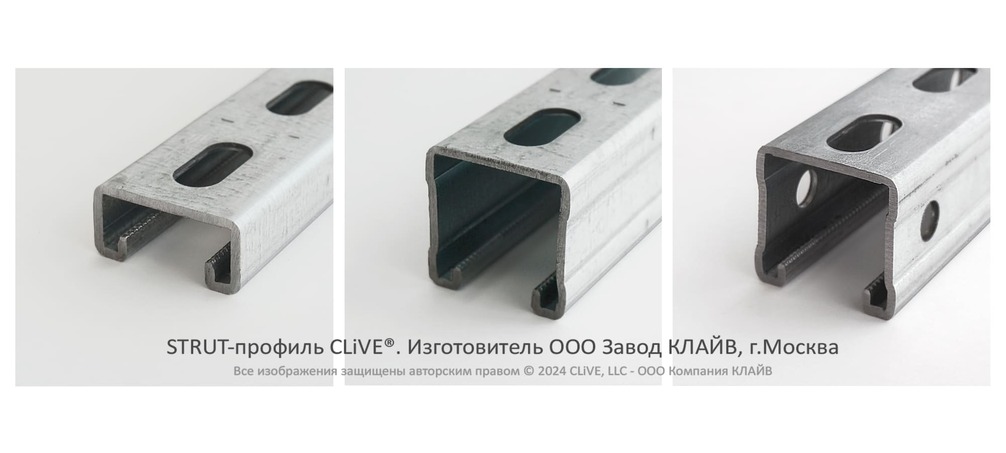

STRUT-профиль (strut-channel) — это металлический С-образный профиль с загнутыми внутрь кромками. Главное преимущество перед стандартным фасонным прокатом (швеллером или уголком) заключается в возможности сквозного безсварочного монтажа. Все соединения собираются как конструктор с помощью болтов и специальных канальных гаек, что ускоряет монтаж инженерных систем в среднем на 50%.

На что влияет толщина стали (1.5 мм, 2.0 мм, 2.5 мм) при выборе профиля?

Толщина металла напрямую определяет несущую способность и жесткость будущей опорной конструкции:

1.5 мм — облегченный вариант. Применяется для легких кабельных лотков, воздуховодов малого сечения и вентиляционных коробов.

2.0 мм — стандартная индустриальная толщина. Оптимальна для большинства инженерных сетей средней тяжести и стандартных пролетов.

2.5 мм — усиленное исполнение. Предназначено для экстремальных нагрузок, тяжелых технологических трубопроводов и промышленных эстакад.

Что дают дополнительные ребра жесткости на гранях профиля и как они производятся?

Для повышения несущей способности на стенках и полках страт-каналов формируют продольные ребра жесткости (выштамповку). Такие профили, как правило, изготавливаются не методом простой гибки на листогибочных станках, а на автоматизированных линиях непрерывного профилирования (прокатных станах). Прохождение металла через систему последовательных валков позволяет добиться идеальной геометрии по всей длине, равномерно распределить внутреннее напряжение в металле и значительно повысить сопротивление профиля на изгиб и кручение без увеличения веса конструкции.

Для чего на загнутых кромках профиля предусмотрена зубчатая накатка?

Загнутые внутрь бортики профиля выполняют функцию замка. Наличие на них специальной зубчатой накатки необходимо для максимально жесткой фиксации канальной страт-гайки. При затягивании болта рифленые пазы гайки намертво сцепляются с зубчатой накаткой на кромке профиля. Это создает надежное замковое соединение, которое полностью исключает проскальзывание, продольный сдвиг и деформацию крепежа даже при высоких вертикальных, динамических и вибрационных нагрузках.

В чем разница между профилями с 3-сторонней перфорацией и без перфорации (только по основанию)?

Наличие и расположение перфорационных отверстий определяет удобство монтажа и сферу применения страт-канала:

С трёх-сторонней перфорацией — отверстия нанесены как на основание (спинку), так и на обе боковые полки профиля. Это максимально гибкий вариант, который позволяет крепить шпильки, соединительные пластины и консоли в любой плоскости. Также сквозная перфорация значительно снижает общий вес конструкции и упрощает отвод конденсата.

Без боковой перфорации (только по основанию) — отверстия для крепления к стене или потолку расположены только на задней стенке профиля, а боковые грани остаются глухими. Такое исполнение выбирают, когда требуется максимальная жесткость профиля на скручивание, а также в проектах, где важна повышенная эстетика (глухие грани выглядят более монолитно в открытых интерьерах).

В каких случаях используются двойные (спаренные) STRUT-профили?

Двойные профили (например, формата 41х82 мм) изготавливаются путем жесткого соединения двух стандартных профилей 41х41 мм «спина к спине». Их применяют в следующих ситуациях:

Высокие нагрузки на изгиб и кручение — на длинных пролетах, где одиночный профиль может провиснуть под весом трассы.

Двусторонний монтаж — когда необходимо зафиксировать инженерные сети одновременно с двух сторон (сверху и снизу или слева и справа от несущего элемента).

Какой вариант исполнения (финишное покрытие) профилей выбрать для разных условий эксплуатации?

Тип антикоррозийной защиты подбирается строго под агрессивность окружающей среды на объекте:

Оцинкование по методу Сендзимира (ZN, ZS)— стандартное решение для сухих закрытых помещений.

Горячее оцинкование погружением (HDG, HDZ) — для открытого воздуха, уличных эстакад и зон с высокой влажностью.

Нержавеющая сталь (AISI 304, 316L) — для агрессивных сред, химической, пищевой промышленности и морского климата.

Порошковое окрашивание (RAL) — для интерьерных решений, где важна не только защита, но и эстетика.

Можно ли комбинировать в одной конструкции профили разной толщины?

Да. Так как ширина монтажного паза у всех страт-профилей стандартная (41 мм), элементы с толщиной стали 1.5, 2.0 и 2.5 мм полностью совместимы между собой и используют одни и те же соединительные пластины и гайки. Это позволяет комбинировать их в рамках одной системы (например, делать мощные стойки из стали 2.5 мм, а второстепенные перемычки — из стали 1.5 мм) для оптимизации бюджета и снижения металлоемкости проекта.

Техническая информация

Типоразмеры

Одиночные страт-профили (перфорация по основанию):

• STRUT-профиль 41х21 мм
• STRUT-профиль 41х41 мм
• STRUT-профиль 41х52 мм
• STRUT-профиль 41х62 мм

Страт-профили с перфорацией по трём сторонам:

• STRUT-профиль с 3-х сторонней перфорацией 41х41 мм
• STRUT-профиль с 3-х сторонней перфорацией 41х62 мм
• STRUT-профиль с 3-х сторонней перфорацией 41х82 мм

Двойные страт-профили (точечная сварка):

• STRUT-профиль 41х42 мм двойной (21+21)
• STRUT-профиль 41х62 мм двойной (41+21)
• STRUT-профиль 41х82 мм двойной (41+41)
• STRUT-профиль 41х104 мм двойной (52+52)
• STRUT-профиль 41х124 мм двойной (62+62)

Технические условия

• шаг 50 мм длины изделий
• минимальная длина 150 мм
• максимальная длина 9000 мм

Особенности страт-профиля КЛАЙВ

• Боковые ребра жёсткости
• Зубчатая насечка для канальной страт гайки
• Насечка с шагом 50 мм для нарезки профиля
• Двойные профили сварены точечной сваркой с шагом 15 см
• Геометрия профиля соответствует чертежу
• 3 варианта перфорации: без перфорации / перфорация по основанию / перфорация по трём сторонам
• толщина стали 1.5 мм, 2.0 мм, 2.5 мм, 3.0 мм
• Исполнение (покрытие): оцинкованный по методу Сендзимира, горячеоцикнованный, из нержавеющей стали AISI 304 / 316L, порошковая покраска по RAL
