Применение кабельного лотка лестничного типа при монтаже инженерный сетей

Что такое лестничный лоток

Кабельные лотки – это прямоугольные профили из оцинкованной или нержавеющей стали, которые обеспечивают защиту кабеля от внешних воздействий и организуют кабельные трассы. В зависимости от конструкции различают листовые, лестничные и сетчатые кабельные лотки.

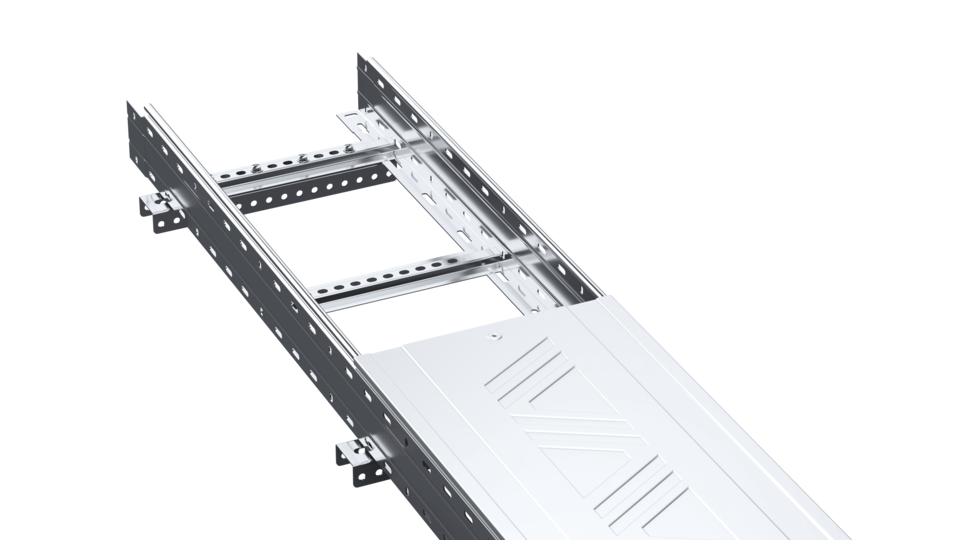

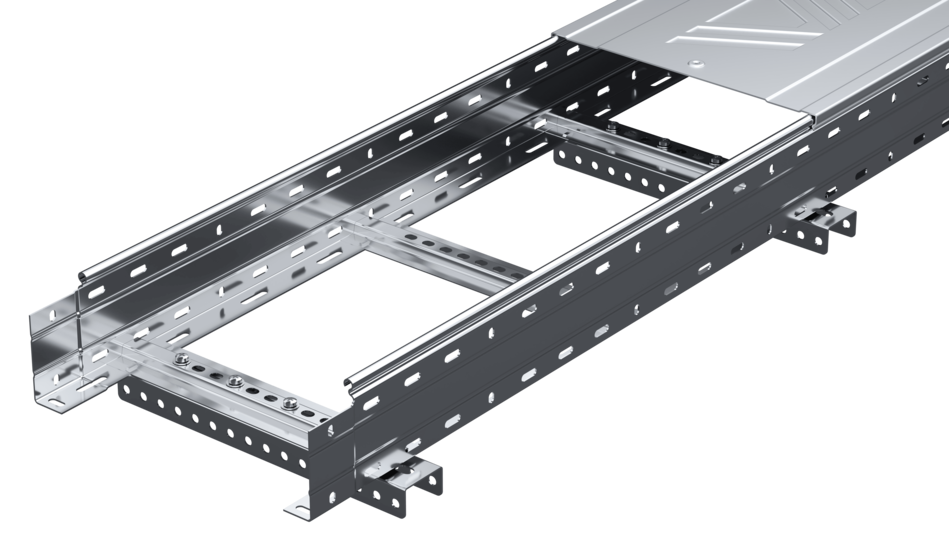

Лестничные лотки (кабельросты) – открытые металлические конструкции, по форме напоминающие лестницу: в них продольные металлические направляющие (лонжероны) соединяются между собой поперечными перекладинами (клавишами). Среди всех лотков лестничные обладают самой большой несущей способностью, а также обеспечивают наилучшую вентиляцию кабеля.

Преимущества и недостатки лестничных лотков

Открытая конструкция лотков лестничного типа даёт им преимущества по сравнению с обычными листовыми лотками:

• повышенная несущая способность – лестничные лотки подходят для тяжёлых кабелей большого сечения;
• лёгкость и высокая жёсткость – облегчает несущие конструкции, упрощает доставку лотков на объект и их монтаж;
• естественная вентиляция для охлаждения кабелей;
• из-за модульной конструкции с большим ассортиментом соединений и крепежа легко создавать и модернизировать кабельные трассы любого уровня сложности и геометрии;
• лёгкость обслуживания и ремонта кабельной трассы и визуального осмотра проводов;
• долговечность конструкции, особенно при наличии лотков горячеоцинкованных или из нержавейки.

Недостатки лестничных лотков также обусловлены их конструкцией:

• повышенная стоимость – для изготовления применяется сложный металлический профиль;
• из-за открытой конструкции нет защиты проводки при повышенной влажности или пыльных помещениях.

Таким образом, лестничные лотки — наилучшее решение для монтажа тяжёлых и протяжённых кабельных трасс в большинстве промышленных и коммерческих зданий.

Сравнение лестничного и проволочного лотка

Проволочные лотки изготавливаются из оцинкованной стальной проволоки. Они лёгкие, гибкие и эстетичные, однако выдерживают только лёгкие кабели. Поэтому в проволочных лотках укладываются только слаботочные системы и кабели связи.

Лестничные лотки обладают гораздо большей прочностью и несущей способностью, их используют для прокладки тяжёлых кабелей (силовых, большого сечения) на магистральных участках. Поэтому выбор между лестничным и проволочным лотком определяется типом проводки и условиями монтажа.

Что выбрать – перфорированный лоток или лестничный

Перфорированные лотки – металлический короб из оцинкованной или нержавеющей стали с отверстиями по всей длине. Что выбрать, лоток перфорированный или лестничный, зависит от типа кабельных линий, их назначения, нагрузки на кабели, условий размещения и требований к защите проводки.

1. Условия эксплуатации. Перфорированные лотки – самый частый выбор для обычных отапливаемых помещений: офисов, дата-центров, складов, магазинов. Если необходима хорошая вентиляция кабелей, лучше использовать лестничные лотки.
2. Нагрузка на лотки. Перфорированные лотки рассчитаны на гораздо меньшую нагрузку, чем лестничные, и деформируются от тяжёлых кабельных линий.
3. Стоимость лотков, обслуживания и монтажа. Перфорированные лотки изготавливают из листового металла, поэтому дешевле лестничных, для изготовления которых используются металлопрофили. Поэтому в большинстве случаев оптимально выбрать перфорированные лотки. Однако там, где требуется повышенная прочность лотков или работа в условиях высокой температуры, предпочтительнее лестничные лотки.

Применение лестничных лотков на промышленных объектах

Лестничные лотки используются для прокладки кабельных линий с большим весом или с высокими температурными нагрузками, а также высокой температуры воздуха:

• на объектах нефтегазовой отрасли – нефтеперерабатывающих заводах, буровых платформах и трубопроводах, где лотки обеспечивают надёжную прокладку кабелей в условиях повышенной влажности, перепадов температур и химических воздействий;
• на объектах химической промышленности – заводах по производству удобрений, кислот, химических веществ используют лотки из нержавеющей стали AISI 316, которые защищают провода от агрессивных сред, предотвращая повреждения и простои;
• на складах хранения и переработки химических веществ кабельросты обеспечивают безопасность и бесперебойную работу оборудования.

Как выбрать лестничный лоток

Выбор лестничного лотка определяется их безопасной рабочей нагрузкой БРН – максимальным весом кабелей на погонный метр, который лоток может выдержать без превышения допустимого прогиба. Рабочая нагрузка зависит от общей массы кабелей, длины трассы, шага опора и веса самого лотка. В зависимости от рабочей нагрузки выбираются размеры лотка, а также при необходимости толщина стали.

Кроме того, для выбора материала изготовления лотка и его защитного покрытия нужно знать условия эксплуатации. Для сухих помещений подходят оцинкованные лотки, для условий повышенной влажности или открытого воздуха – лотки горячего цинкования, для более агрессивных условий (химические или нефтегазовые производства, морской воздух) – нержавеющая сталь.

Особенности кабельных лотков лестничного типа

Кабельные лотки производятся в нескольких вариантах, чтобы подобрать оптимальное решение для каждого проекта:

1. Оцинкованная сталь (цинкование проводится методом Сендзимира). Лотки лестничного типа из оцинкованной стали обеспечивают защиту от коррозии и подходят для объектов с умеренными эксплуатационными нагрузками.
2. Горячеоцинкованные лотки (цинкование методом погружения). Более устойчивы к агрессивным средам, что делает их идеальными для использования при повышенной влажности или химических воздействий.
3. Лотки из нержавеющей стали AISI 304 и AISI 316. Лучшее решение для объектов нефтегазовой и химической отраслей, где требуется высокая коррозионная стойкость. AISI316, в частности, устойчива к воздействию кислот, щелочей и других агрессивных веществ.

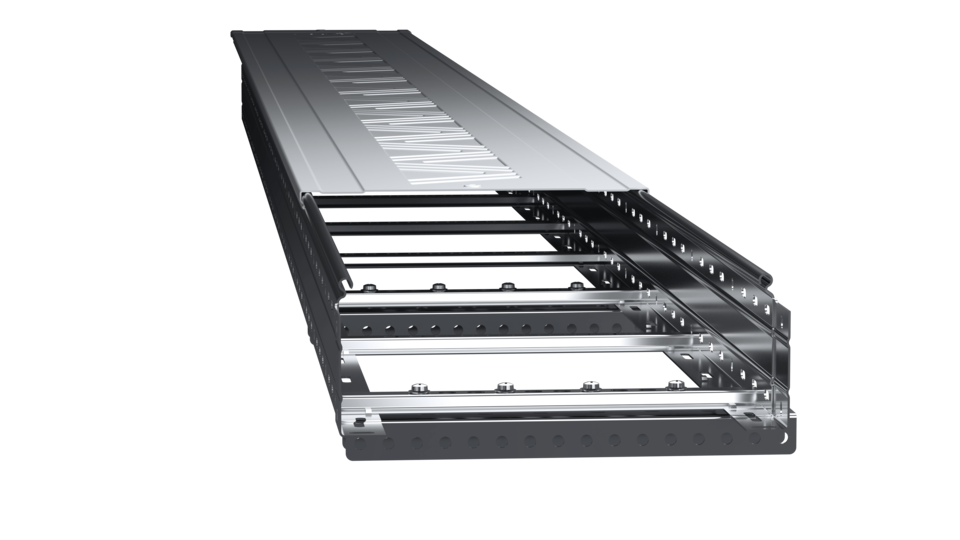

Кроме того, лестничные лотки изготавливаются в усиленном исполнении. Последний вариант с увеличенной толщиной металла, повышает несущую способность лотков – для прокладки особо тяжёлых силовых кабелей или при установке на длинных пролётах между опорами.

Преимущества кабельных лотков лестничного типа

Современные производственные мощности CLiVE позволяют изготавливать лестничные лотки для разных условий эксплуатации:

1. Длина лотков до 9000 мм. На производстве есть возможность изготовить лотки длиной до 6000 мм и даже 9000 мм, что сокращает количество стыков и упрощает монтаж.
2. Толщина стали 1,2 мм и 1,5 мм. Лотки из нержавеющей стали толщиной 1,2 мм и 1,5 мм имеют повышенную прочность и долговечность, что особенно важно для объектов с высокими нагрузками. Горячеоцинкованные лотки и оцинкованные изготавливаются из стали толщиной до 2,0 мм.
3. Коррозионностойкое исполнение. Лотки из нержавеющей стали AISI 304 и AISI 316 отвечают повышенным требованиям для химической и нефтегазовой отраслей, обеспечивая безопасность и надёжность кабельных трасс.
4. Комплектация с монтажной STRUT-системой. Лотки CLiVE идеально сочетаются с монтажной STRUT-системой нашего производства, чтобы быстро и организовывать кабельные трассы на эстакадах и промышленных объектах.
