Климатическое исполнение У1, У2, У3, УТ1,5, УХЛ1, УХЛ4

Что такое климатическое исполнение?

Климатическое исполнение – обозначение условий окружающей среды, при которых допускается эксплуатация оборудования. Этот параметр учитывает воздействие температуры, влажности, пыли, солнечного излучения, осадков и других внешних факторов.

Правильный выбор типа исполнения увеличивает срок службы изделия и уменьшает расходы на обслуживание.

Климатическое исполнение

Маркировка климатических исполнений – расшифровка

Климатическое исполнение указывают в технической документации и на маркировке изделий в виде буквенно-цифрового кода (У1, У3, УХЛ1):

• буква обозначает тип климатических условий,
• цифра – категорию размещения (условия установки и эксплуатации изделия).

Таблица «Тип климатических условий»

Таблица «Категория размещения»

Климатическое исполнение У1

У1 предназначено для эксплуатации изделий в районах с умеренным климатом (У) на открытом воздухе без защиты от атмосферных воздействий (1).

Температурный диапазон У1: от -45 °C до +40 °C (климатическое условие большинства регионов России кроме районов Крайнего Севера). Относительная влажность достигает до 100% при +25 °C, допускается воздействие осадков, пыли, инея, обледенения и росы.

Области применения У1: электрооборудование, шкафы автоматики, уличные распределительные устройства, светильники, мачты связи, трансформаторы и изделия, устанавливаемые вне помещений – на опорах, площадках, вблизи дорог, на стройках, в пром. инфраструктуре.

Особенности конструкции изделий с исполнением У1:

• Увеличенный запас прочности корпуса и защитных покрытий.
• Герметичность или влагозащита (не ниже IP54, чаще IP65).
• Материалы с антикоррозионной защитой (порошковая окраска, оцинковка, нержавеющая сталь).
• Защита от УФ-излучения, ветровой нагрузки и конденсата.
• Устойчивость к перепадам температуры и влажности.

Климатическое исполнение У2

У2 предназначено для эксплуатации в районах с умеренным климатом (как и У1), но под навесом или в неутеплённых помещениях, где отсутствует прямое воздействие атмосферных осадков и солнечного излучения (2).

Температурный диапазон У2: от -45 °C до +40 °C, при относительной влажности воздуха до 100% при +25 °C. Допускается влияние ветра, конденсата, пыли, тумана, но не допускается попадание дождя и снега.

Области применения У2: в полуоткрытых помещениях, под навесами, в ангарах, на открытых складах с крышей, в гаражах без отопления, на платформах производственных объектов и в местах с естественной вентиляцией.

Особенности конструкции изделий с исполнением У2:

• Корпус с повышенной влагозащитой, без необходимости полной герметичности.
• Защита от перепадов температуры и конденсата.
• Упрощённая защита от ультрафиолета и осадков.
• Материалы с антикоррозионным покрытием (оцинковка или лакокрасочные материалы).
• Сниженные требования к пыле- и влагозащите (IP23–IP44).

Климатическое исполнение У3

У3 предназначено для эксплуатации в районах с умеренным климатом (У) в закрытых помещениях без искусственного регулирования температуры и влажности (3).

Температурный диапазон У3: от -45 °C до +40 °C, относительная влажность – до 98% при +25 °C. Допускается конденсат при суточных перепадах температуры.

Области применения У3: склады, производственные зоны, гаражи, распределительные пункты, охраняемые бытовки и модули, защищенные от дождя, снега и других факторов окружающей среды.

Особенности конструкции изделий с исполнением У3:

• Лёгкий корпус без усиленной влагозащиты.
• Материалы с базовой антикоррозионной защитой.
• Степень защиты оболочки ниже (IP20–IP44).
• Конструкция выдерживает влажность и перепады температуры, но не рассчитана на обледенение, прямое попадание воды или суровый климат.

Климатическое исполнение УХЛ1

УХЛ1 предназначено для эксплуатации в районах с умеренным и холодным климатом на открытом воздухе.

Температурный диапазон УХЛ1: от -60 °C до +40 °C, при относительной влажности воздуха до 100% при +25 °C. Допускается обледенение, ветер, прямое солнечное излучение, дождь, снег, резкие суточные и сезонные колебания температуры.

Области применения УХЛ1: трансформаторные подстанции, шкафы управления, электрощитовые, уличные шкафы связи и автоматики, опоры освещения, наружные элементы систем безопасности.

Особенности конструкции изделий с исполнением УХЛ1:

• Высокая степень герметичности (не ниже IP54).
• Морозостойкие и термостойкие материалы корпуса и уплотнителей.
• Дренажные устройства и влагозащитные фильтры.
• Повышенная прочность конструкции – устойчивость к снеговой и ветровой нагрузке.
• Антикоррозионное покрытие.

Климатическое исполнение УХЛ4

УХЛ4 предназначено для эксплуатации в районах с умеренным и холодным климатом внутри помещений с регулируемыми условиями (4).

Температурный диапазон УХЛ4: от -60 °C до +40 °C, относительная влажность – до 80% при +25 °C, без конденсации влаги. Оборудование не рассчитано на воздействие осадков, обледенение, сильную запылённость или ветер.

Области применения УХЛ4: для электротехнического и электронного оборудования в производственных цехах, распределительных пунктах, серверных, шкафах автоматики, АСУ ТП, лабораториях и операторских.

Особенности конструкции изделий с исполнением УХЛ4:

• Нет необходимости в усиленной защите от атмосферных воздействий.
• Менее толстые корпуса, стандартные уплотнители.
• Не требует доп. мер по герметизации.
• Стандартные покрытия и элементы без антикоррозионной обработки.

Климатическое исполнение УХЛ5

УХЛ5 предназначено для эксплуатации в районах с умеренным и холодным климатом в условиях повышенной влажности (5).

Температурный диапазон УХЛ5: от +5 °C до +40 °C, относительная влажность – до 80% при +25 °C. Эксплуатация в условиях высокой влажности при отсутствии конденсата.

Области применения УХЛ5: для электрооборудования, электрических шкафов, систем автоматики и управления, производственные цеха с повышенной влажностью, сауны, бани, бассейны, прачечные, теплицы и во влажных помещениях с недостаточной вентиляцией.

Особенности конструкции изделий с исполнением УХЛ5:

• Влагостойкие и антикоррозионные материалы и покрытия.
• Повышенная герметичность и защита от проникновения влаги (степень защиты не ниже IP65).
• Защита от плесени, грибка и коррозии.
• Доп. обработка элементов от накопления влаги.
• Длительная эксплуатация во влажной среде без снижения тех. характеристик.

Климатическое исполнение ТВ1

ТВ1 предназначено для эксплуатации оборудования в районах с тропическим климатом на открытом воздухе и с интенсивным воздействием окружающей среды.

Температурный диапазон ТВ1: от +1 °C до +40 °C и относительной влажностью 100% при 35°С. Такие условия типичны для тропических стран с высокой температурой круглый год и выраженным сезоном дождей. Изделия рассчитаны на работу в условиях высокой влажности, резких температурных колебаний, обилия конденсата и биологических факторов.

Области применения ТВ1: в морских портах, прибрежных зонах, в электроустановках, промышленности, строительстве, на объектах связи и энергетики, размещённых на открытых площадках или в помещениях без кондиционирования.

Особенности конструкции изделий с исполнением ТВ1:

• Защита от воздействия высокой влажности и температуры.
• Антикоррозионные покрытия, устойчивые к агрессивной среде.
• Влагостойкие и герметичные соединения.
• Материалы с устойчивостью к плесени и грибкам.

Климатическое исполнение УТ1,5

УТ1,5 предназначено для эксплуатации в широком диапазоне природных условий.

• «УТ» – районы с умеренным и тропическим климатом (включая сухой и влажный тропический климат).
• «1,5» – размещение на открытом воздухе и в помещениях с высокой влажностью.

Температурный диапазон УТ1,5: от -45 °C до +50 °C. Допускается высокая влажность – до 100% при +25 °C, воздействие агрессивной атмосферы (солёный воздух, конденсат, плесень), осадки, солнечное излучение и резкие суточные колебания температуры.

Области применения УТ1,5: уличное электрооборудование, оборудование на морских портах, насосные станции, распределительные щиты, работающие во влажных или плохо вентилируемых помещениях.

Особенности конструкции изделий с исполнением УТ1,5:

• Повышенная герметичность и влагозащита (IP65 и выше).
• Влаго- и грибостойкие материалы, антикоррозионное покрытие.
• Устойчивость к солнечному излучению и конденсату.

УТ1,5 универсальное климатическое исполнение, поэтому замещает У1, У2, У3, Т1, Т2 и Т3, за счет схожести диапазона условий.

Климатическое исполнение ХЛ1

ХЛ1 предназначено для эксплуатации в холодном климате на открытом воздухе, без защиты от осадков и прямого солнечного излучения.

Температурный диапазон ХЛ1: от -60 °C до +40 °C. Допустима высокая влажность – 100% при 25ºС, обмерзание, образование инея и резкие перепады температур.

Области применения ХЛ1: уличные счётчики, контроллеры тепла, насосные станции, на объектах энергетики, открытых площадках в северных регионах, арктических и субарктических зонах.

Особенности конструкции изделий с исполнением ХЛ1:

• Морозостойкие материалы и покрытия.
• Защита от обледенения и инея.
• Устойчивость к механическим нагрузкам при низких температурах.
• Повышенный класс защиты оболочек (IP65 и выше).
• Антикоррозионная защита с учётом повышенной влажности.
• Герметичность соединений и устойчивость к ветровым нагрузкам.

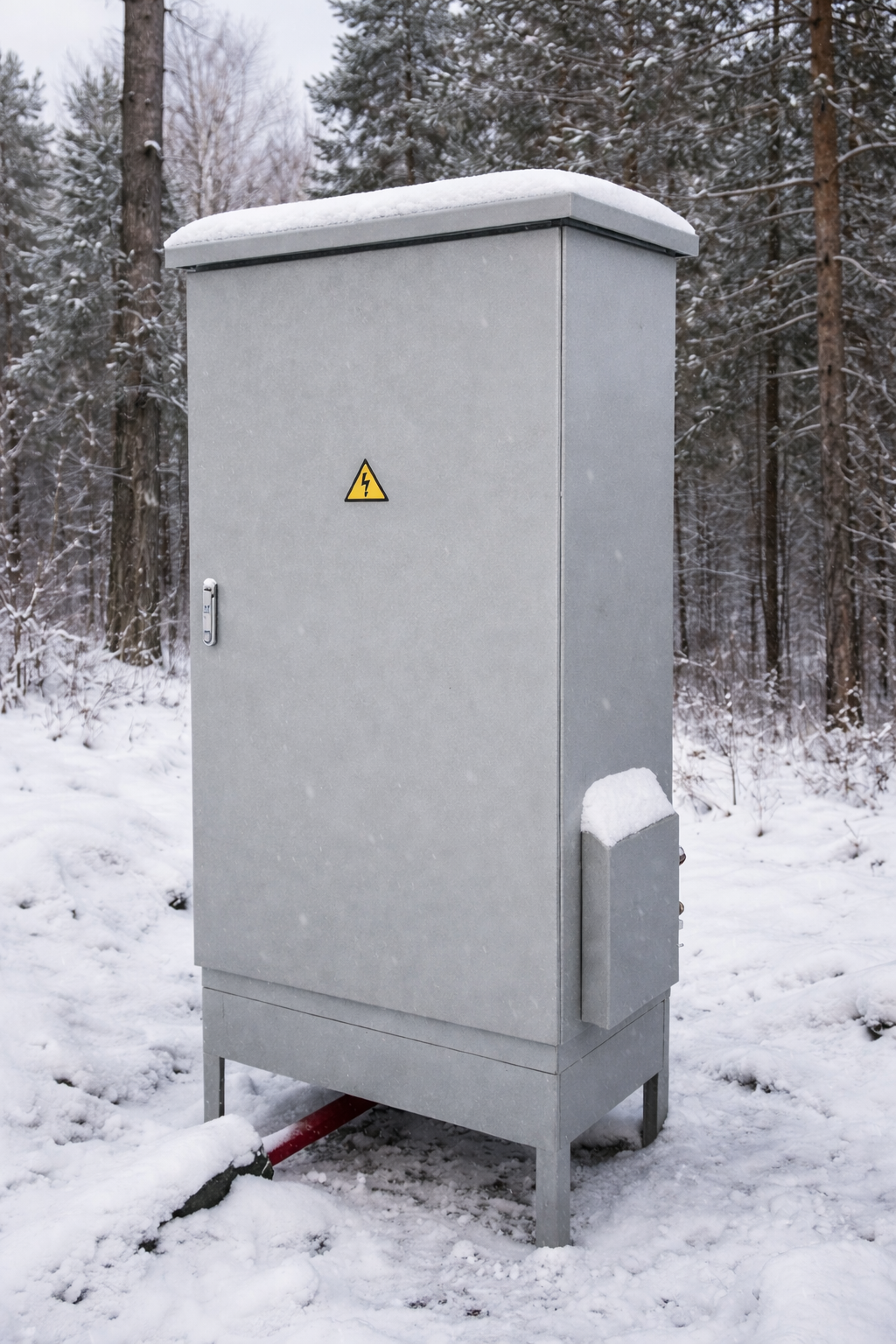

Пример климатического исполнения ХЛ1

ГОСТ 15150-69

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов» устанавливает общие требования к климатическим условиям эксплуатации, хранения и транспортировки изделий промышленного и технического назначения.

Основные положения ГОСТ 15150-69

• ГОСТ 15150-69 применяют при проектировании, производстве, стандартизации и техническом нормировании изделий с учётом воздействия климатических факторов внешней среды.
• Стандарт обязателен при разработке технических заданий, ГОСТов, ТУ, и при модернизации изделий.
• Все изделия должны иметь обозначение климатического исполнения и категории размещения, соответствующее условиям эксплуатации, хранения и транспортировки.
• Изделие должно сохранять заявленные параметры и работоспособность в пределах установленных температур, влажности и других факторов в течение всего срока службы.
• Допускается эксплуатация изделий в условиях, где значения климатических факторов выходят за пределы норм – при согласовании с поставщиком допустимых отклонений по сроку службы.
• Для универсальности и экономичности рекомендуется проектировать изделия с учётом нескольких климатических условий.
• Указание климатического исполнения обязательно в технической и сопроводительной документации на изделие.

Сравнение климатических исполнений

Выбор климатического исполнения зависит от условий эксплуатации оборудования:

• Температурный диапазон (максимальные и минимальные значения).
• Тип размещения (открытый воздух, закрытые помещения, влажные зоны и т. д.).
• Уровень влажности, риск образования конденсата.
• Географическое расположение объекта (по климатической карте России или СНГ).

Так, например, изделия с климатическим исполнением УХЛ1 рассчитаны на умеренно холодный климат и выдерживают низкие температуры, но не предназначены для тропической влажности. Исполнение ТС – для жаркого сухого климата, но не для работы в условиях холода и мороза.

Обратите внимание: оборудование категории размещения 1 можно использовать в условиях категорий 2, 3, 4 или 5 того же климатического исполнения. Обратная замена недопустима.

Классификация климатических исполнений кабельных металлоконструкций

Условия эксплуатации металлических кабельных лотков и кабельных коробов зависят от материала и защитного покрытия.
