Технология холодного цинкования металла
Что такое холодное цинкование?
Холодное цинкование – способ защиты металла от коррозии путём нанесения цинкосодержащей краски на стальную поверхность без нагрева и погружения изделия в расплавленный цинк. По сути, это окрашивание металла краской, в которой основной пигмент – металлический цинк.
В основе принципа холодной оцинковки металла – катодная защита. При контакте с влагой и воздухом цинк окисляется раньше железа, «жертвуя» собой. Слой цинкового покрытия работает как барьер, который физически изолирует металл от внешней среды. Даже при повреждении слоя защита сохраняется, т. к. цинк остаётся связан с металлом и принимает на себя коррозию.
Благодаря сочетанию катодной и барьерной защиты холоднооцинкованное покрытие служит долго даже в агрессивных условиях эксплуатации.

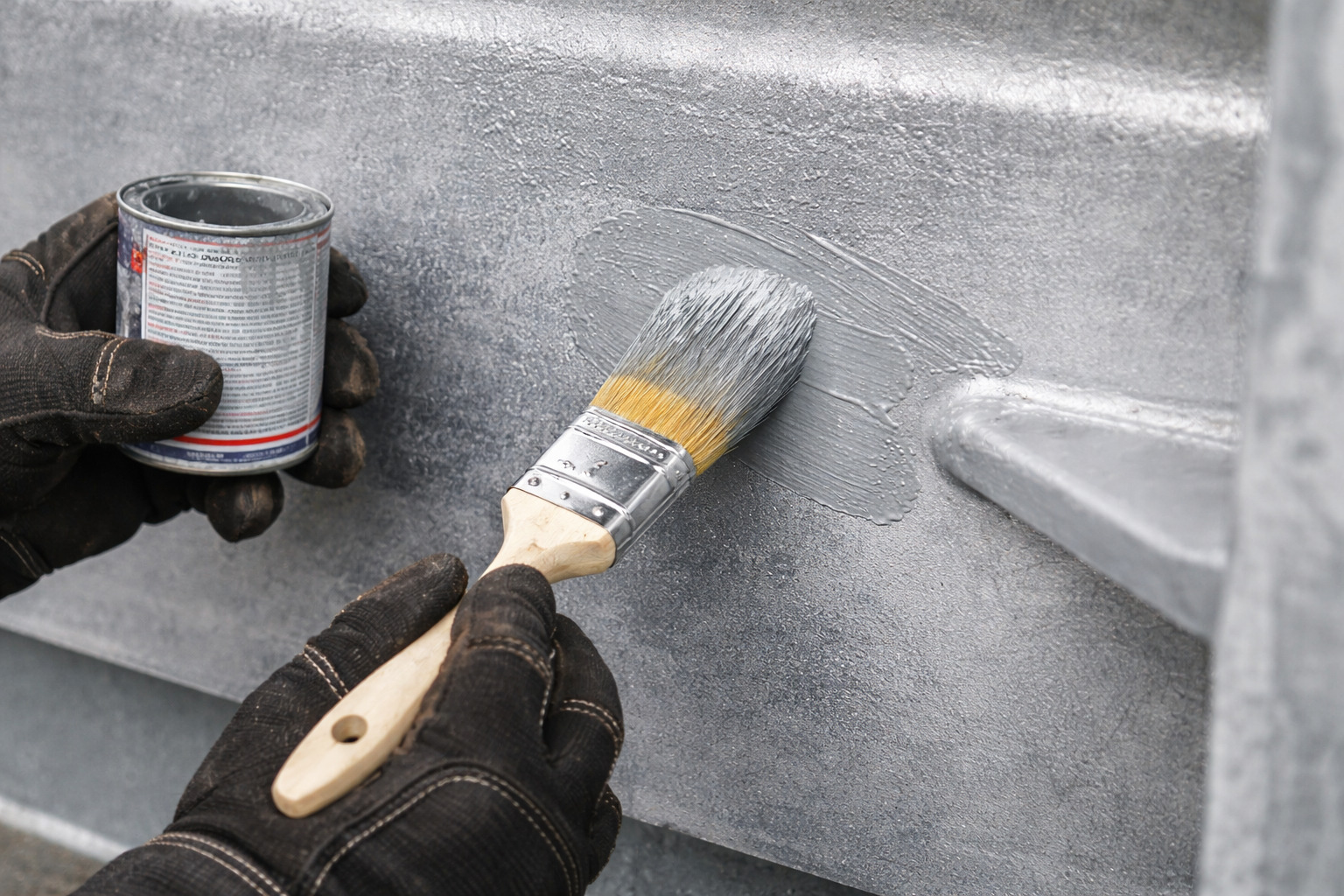

Метод холодного цинкования
Технология холодного цинкования
Отличительная особенность технологии холодного цинкования – отсутствие строгих требований к условиям нанесения: процесс можно проводить при температуре от -20 до +40°С, без спецоборудования и термической обработки.
1. Подготовка поверхности металла к цинкованию
Главное условие успешного цинкования – чистая и сухая поверхность. Любые загрязнения, жир, ржавчина или окалина ухудшают сцепление покрытия с металлом и снижают его защитные свойства.
- Обезжиривание и очистка – металл очищают от масел, пыли и старых лакокрасочных покрытий. Для обезжиривания используют органические растворители (уайт-спирит, ацетон) или водные щелочные растворы. Поверхность должна быть чистой и матовой.
- Механическая обработка с помощью абразивных щёток, шлифовальных кругов или пескоструйного оборудования для удаления ржавчины, окалины и неровностей.
- Химическая обработка травильными растворами или преобразователями для удаления остатков окислов и улучшения сцепления цинка с металлом.
После обработки поверхность тщательно высушивают и не касаются голыми руками, чтобы не оставить следов жира.
2. Нанесение цинкового покрытия
Для холодного цинкования применяют цинкосодержащие краски с содержанием металлического цинка не менее 90 % в сухом остатке, которые наносят с помощью кисти, валика или распылителя.
- Сначала перемешивают состав до однородной массы (так как цинковый порошок оседает на дно).
- Равномерно наносят первый слой толщиной 5-25 мкм.
- После высыхания первого слоя наносят второй (при необходимости третий) до достижения общей толщины покрытия 40-60 мкм.
Каждый слой должен высыхать в соответствии с инструкцией производителя (обычно 30-60 минут при комнатной температуре).
3. Сушка и полимеризация изделия
После нанесения последнего слоя изделие оставляют до полного высыхания. Важно избегать попадания влаги и пыли, чтобы не нарушить целостность плёнки. Время полимеризации зависит от типа связующего:
- органические составы высыхают за 24-48 часов;
- неорганические – дольше, но образуют более прочное и стойкое покрытие.
При проверке качества измеряют толщину готового цинкового покрытия, оценивают равномерность, отсутствие пор и отслаиваний.
Преимущества холодного цинкования
Главное преимущество холодного цинкования – удобство ремонта. При обнаружении повреждённых участков нет необходимости восстанавливать всё покрытие целиком: достаточно зачистить место коррозии и нанести новый слой состава только на проблемную зону.
Другие преимущества холодного метода цинкования:
- Антикоррозионная защита – при повреждении слоя сталь остаётся защищённой за счёт активности цинка.
- Простота применения – процесс холодной оцинковки не требует нагрева, ванн или сложных установок. Покрытие наносят на металлоконструкции любой формы и размеров.
- Высокая адгезия – при правильной подготовке поверхности цинковый слой прочно сцепляется с металлом и выдерживает нагрузки, вибрации и воздействие внешней среды.
- Совместимость со сварочными работами – после нанесения цинкового покрытия допускается выполнение сварки. Места сварки можно повторно обработать цинкосодержащим составом.
- Совместимость с другими материалами – после высыхания оцинкованную поверхность можно окрашивать любыми лакокрасочными материалами, цинковый слой служит грунтовкой.
- Доступная стоимость – себестоимость холодного цинкования ниже по сравнению с другими методами цинкования, при этом срок службы покрытия достигает 10-15 лет и более.

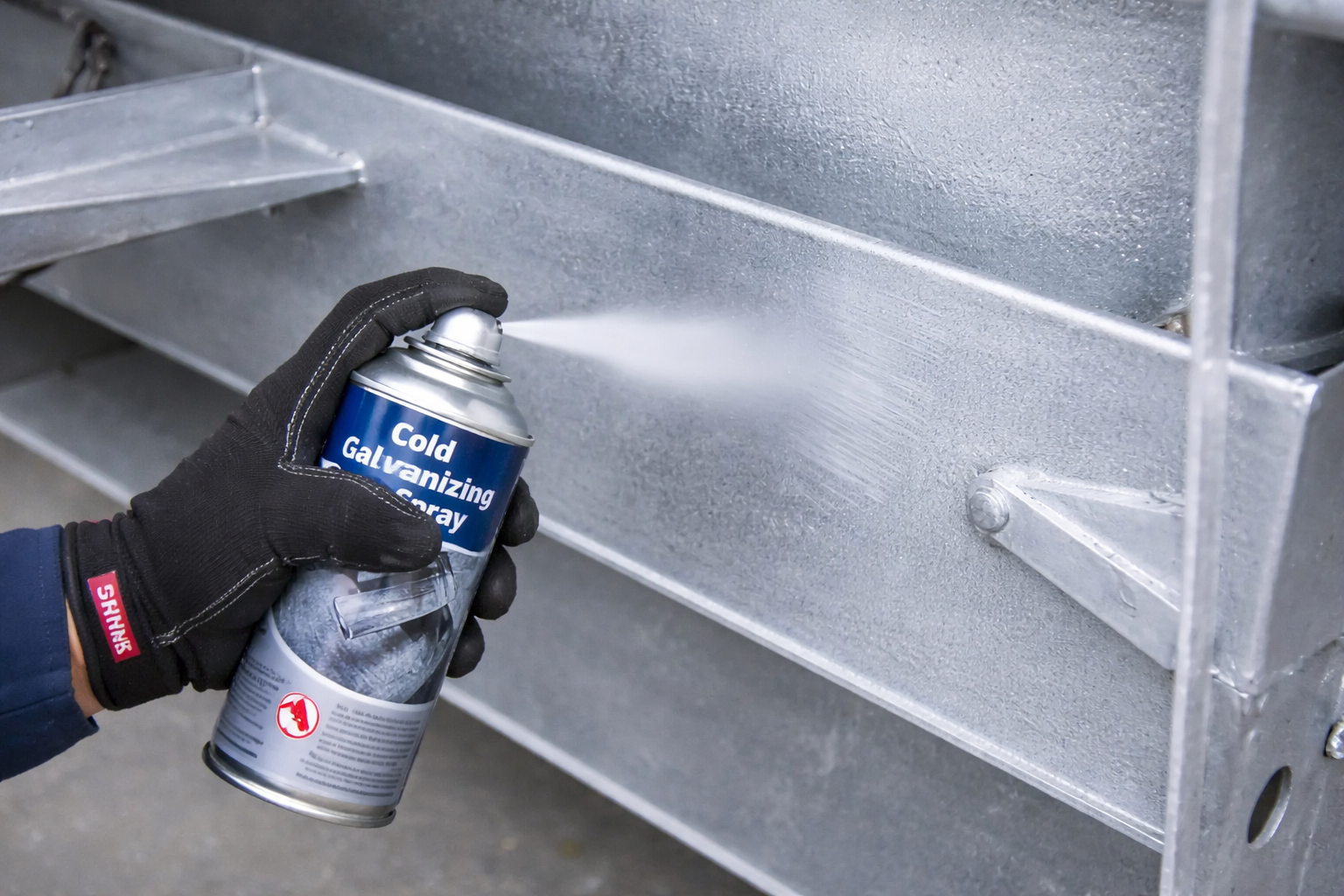

Нанесение цинка аэрозоль
Отличие горячего и холодного цинкования
При горячем цинковании изделие погружают в ванну с расплавленным цинком при температуре около 450 °C. В результате образуется прочный диффузионный слой, надежно связанный с поверхностью стали.
Холодное цинкование выполняют без нагрева – на металл наносят цинкосодержащий состав, формируя защитный слой с высоким содержанием металлического цинка.
Таблица «Сравнение горячего и холодного цинкования»
|
Параметр |
Горячее цинкование |
Холодное цинкование |
|
Тип покрытия |
Диффузионный сплав железа и цинка |
Слой металлического цинка в связующем составе |
|
Толщина слоя |
60-150 мкм |
40-100 мкм |
|
Адгезия и прочность |
Очень высокая, покрытие не отслаивается |
Зависит от подготовки поверхности и состава |
|
Стойкость к механическим повреждениям |
Высокая |
Средняя |
|
Возможность нанесения на объекте |
Нет, требуется спецоборудование и ванны |
Да, можно наносить прямо на месте монтажа |
|
Стоимость нанесения |
Высокая, особенно для крупногабаритных конструкций |
Низкая |
|
Ремонт покрытия |
Сложен, требует повторного погружения |
Простой, возможен локальный ремонт |
|
Возможность окрашивания |
Требуется подготовка поверхности перед окрашиванием |
Можно окрашивать любыми красками после высыхания |
|
Основное применение |
Массовое производство, крупные конструкции |
Монтаж, ремонт и защита на месте |
Чем отличается холодное и гальваническое цинкование
Гальваническое цинкование выполняют методом электролиза: изделие погружают в раствор солей цинка, и под действием электрического тока на поверхности осаждается тонкий слой металлического цинка.
Холодное оцинкование металлоконструкций не связано с электрохимическим процессом – цинк наносят механически, как краска, при обычной температуре.
Таблица «Сравнение гальванического и холодного цинкования»
|
Параметр |
Гальваническое цинкование |
Холодное цинкование |
|
Толщина покрытия |
5-25 мкм |
40-100 мкм |
|
Внешний вид |
Ровное, блестящее, декоративное покрытие |
Матовая или серовато-серебристая поверхность |
|
Способ нанесения |
Погружение в электролит, требуется установка и питание |
Кисть, валик, распылитель, можно наносить на месте |
|
Адгезия к металлу |
Очень высокая, за счёт электрохимического осаждения |
Зависит от подготовки поверхности и состава |
|
Механическая прочность |
Средняя, легко царапается |
Выше, особенно при использовании эпоксидных или силикатных связующих |
|
Защитные свойства |
Хорошая защита при малой толщине слоя, но быстро разрушается при механическом повреждении |
Сочетание барьерной и катодной защиты, сохраняет металл даже при частичных дефектах |
|
Стоимость |
Средняя, требует электрооборудования и электролита |
Ниже, не требует спецоборудования |
|
Область применения |
Мелкие детали, метизы, крепёж, элементы машин |
Монтаж, ремонт и защита на месте |
Требования ГОСТ на холодное цинкование
Качество холодного цинкования регулируется стандартами ГОСТ:
- ГОСТ 9.305-84 «Покрытия металлические и неметаллические неорганические» – определяет требования к цинксодержащим составам, их свойствам и области применения.
- ГОСТ 12.2.052 «Оборудование, работающее с газообразным кислородом» – регламентирует степень обезжиривания.
- ISO 8502-3 – устанавливает нормы по очистке поверхности от пыли.
- ISO 8503-1 – регламентирует параметры шероховатости поверхности.
Соблюдение требований стандартов гарантирует прочное сцепление покрытия с металлом, равномерное распределение цинка и длительную защиту конструкции от коррозии.
Где применяется холодное цинкование металла
Холодную оцинковку металла применяют в разных отраслях, где требуется долговременная защита стали от коррозии без сложных технологических установок. Метод удобен для обработки крупных, неподвижных, труднодоступных конструкций и для ремонта повреждённых покрытий.
Области и примеры применения холодного цинкования:
- Строительство и промышленность: металлоконструкции зданий, опоры освещения, мачты, анкерные элементы, балки, ограждения.
- Энергетика и связь: опоры ЛЭП, кабельные эстакады, башни связи, корпуса распределительных шкафов.
- Транспорт и инфраструктура: рамы и кузова спецтехники, мостовые конструкции, дорожные барьеры, перила, опоры дорожных знаков.
- Сельское хозяйство: каркасы теплиц, металлические стойки, емкости для хранения воды и удобрений.
- Судостроение и портовые сооружения: корпуса малых судов, палубные конструкции, трапы, металлические части причалов, мостиков и крановых установок.
