Степень защиты IP

Что такое степень защиты IP

Степень защиты IP (Ingress Protection) – международный стандарт защиты электрических и электронных устройств от проникновения твёрдых предметов, пыли и влаги. Стандарт разработан Международной электротехнической комиссией (IEC) и описан в документе IEC 60529 (ГОСТ 14254-2015, DIN 40050).

Степень защиты IP указывают на электрооборудовании, светильниках, распределительных щитах, розетках, выключателях, промышленных шкафах, металлических кабельных лотках, кабельных коробах – конструкциях для эксплуатации в запылённых и влажных условиях.

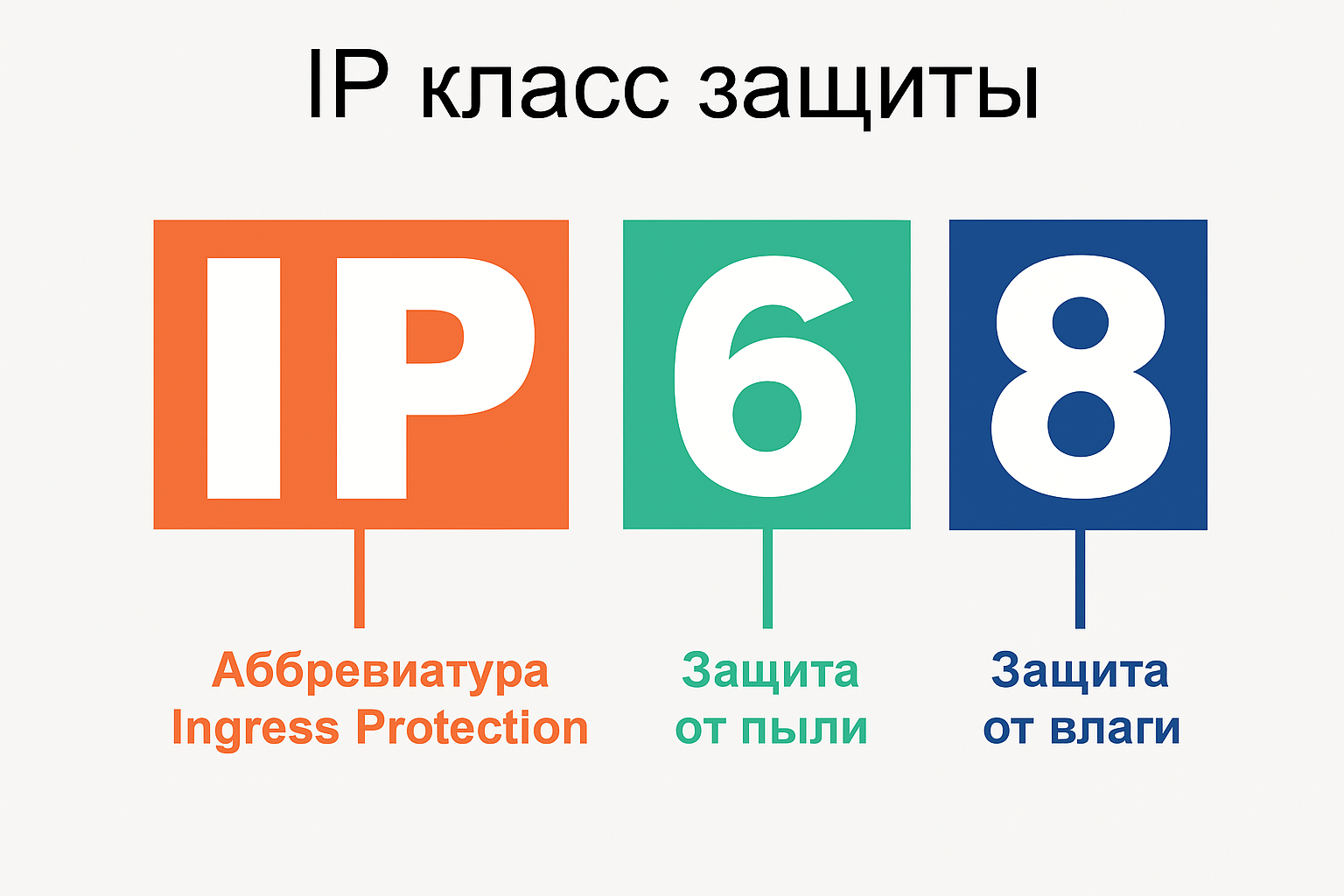

Расшифровка значений IP пылевлагозащиты

IP состоит из двух цифр (иногда с буквами), каждая указывает на конкретный класс защиты:

• первая цифра – от твёрдых предметов и пыли,
• вторая – от воды и влаги.

Чем выше цифры, тем лучше защищено устройство.

Расшифровка значений IP

Первая цифра в IP: защита от твердых объектов

Вторая цифра в IP: защита от влаги

IPX4 расшифровка степени защиты

Если одна из характеристик не указана, вместо цифры ставят «X».

В IPX4 буква «X» означает, что уровень защиты от твёрдых предметов не определён или не заявлен, поэтому указана только влагозащита устройства (4 – защита от брызг воды с любого направления).

Таблица «Степени защиты IP»

Обозначение степеней защиты – IP20, IP44, IP54, IP55, IP65, IP67, IP68, IP69

Степень защиты IP20

Характеристики IP20:

• Защита от твёрдых предметов размером более 12,5 мм.
• Защиты от влаги нет.

Применение IP20:
В сухих помещениях, без риска контакта с влагой, для настольных приборов, бытовой электроники, внутренней электропроводки в офисах и квартирах.

Степень защиты IP44

Характеристики IP44:

• Защита от объектов более 1 мм.
• Защита от брызг воды с любого направления.

Применение IP44:
Для ванных комнат, террас, уличного освещения, балконов и бытовых приборов в помещениях с повышенной влажностью.

Степень защиты IP54

Характеристики IP54:

• Частичная защита от пыли (не влияет на работу устройства).
• Защита от брызг воды со всех сторон.

Применение IP54:
В автомастерских, складских помещениях, для оборудования, работающего в запылённых и влажных зонах.

Степень защиты IP55

Характеристики IP55:

• Частичная пылезащита.
• Защита от струй воды под давлением с любого направления.

Применение IP55:
На улице и производстве с повышенной влажностью, для наружных распределительных щитов, вентиляционного оборудования, наружных кондиционеров и электрощитов.

Степень защиты IP65

Характеристики IP65:

• Полная защита от пыли.
• Защита от водяных струй с любого направления.

Применение IP65:
На фасадах зданий, в уличном освещении, в автосервисах, для защиты электрооборудования от дождя, брызг и пыли на открытом воздухе.

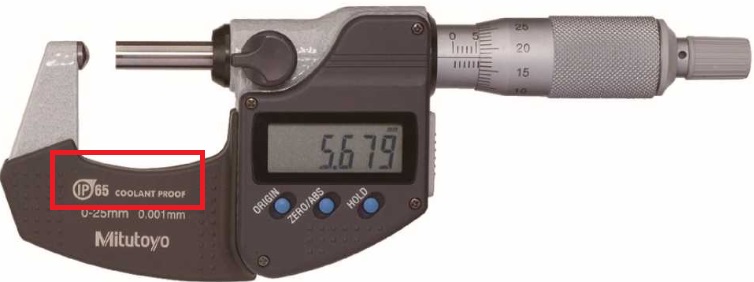

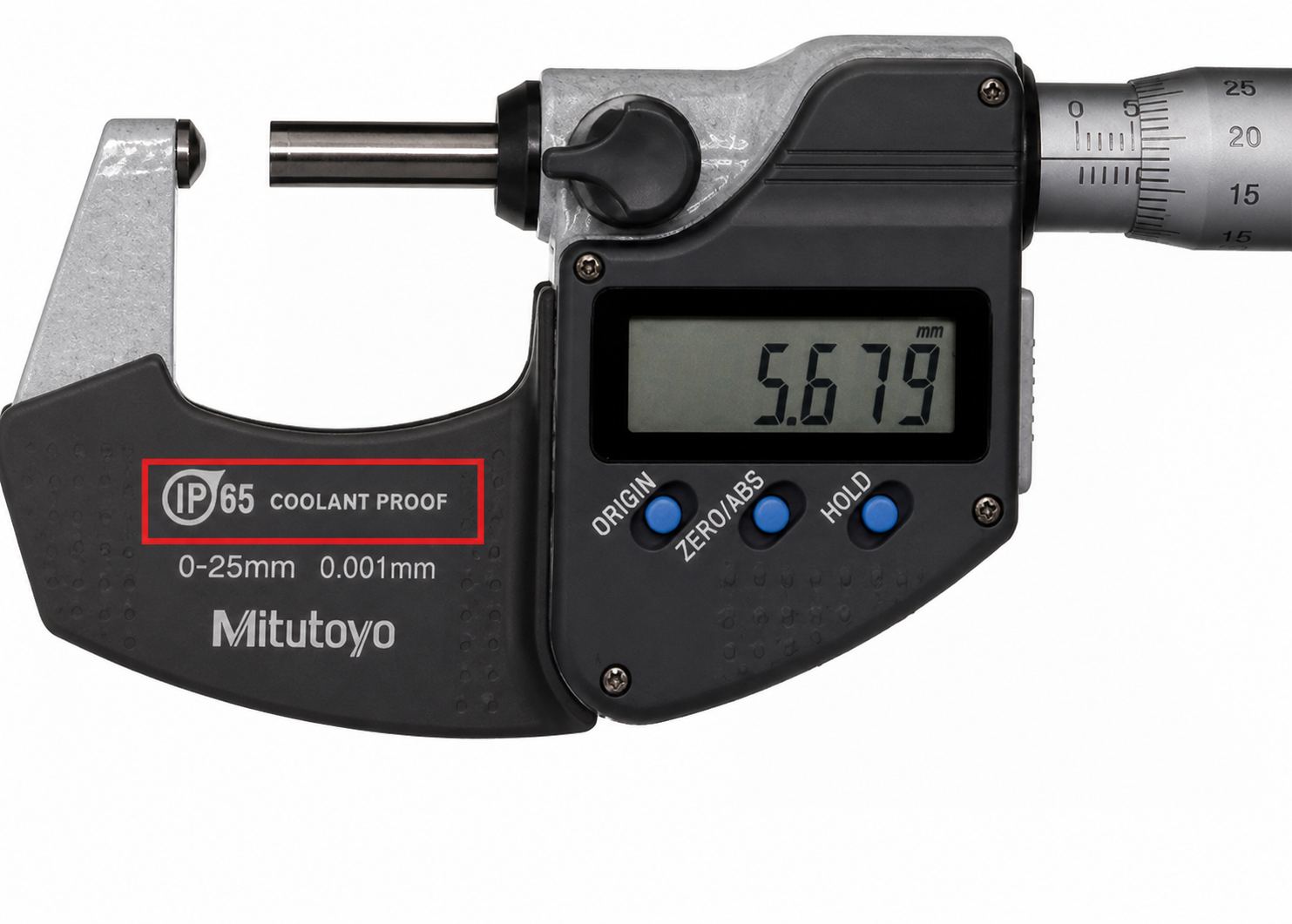

Пример маркировки степени защиты IP65 на микрометре

Степень защиты IP67

Характеристики IP67:

• Полная защита от пыли.
• Защита от кратковременного погружения в воду (до 1 м глубиной).

Применение IP67:
В наружных камерах видеонаблюдения, садовых светильниках, навигационном и морском оборудовании, мобильных устройствах и для временного контакта с водой.

Степень защиты IP68

Характеристики IP68:

• Полная пыленепроницаемость.
• Защита при длительном погружении в воду (глубину и время определяет производитель).

Применение IP68:
В подводных светильниках, датчиках, телефонах, используемых при плавании или дайвинге, оборудовании для бассейнов и канализационных систем, для условий постоянного пребывания в воде.

Степень защиты IP69

IP69 – максимальный уровень защиты по стандарту IEC 60529. Гарантирует полную пыленепроницаемость и устойчивость к высокотемпературной струе под давлением.

Применение IP69:

• Оборудование для пищевых производств (для частой влажной уборки);
• Электрооборудование на уличных фасадах зданий;
• Устройства автомойки, насосные станции;
• Уличные камеры видеонаблюдения;
• Контрольно-измерительные приборы на открытом воздухе;
• Светильники и сенсорные панели в промышленных цехах;
• Электронные устройства на жд-платформах, в метро.

Степень защиты IP69K

IP69K используют в суровых условиях (регулярная чистка под давлением и работа в агрессивной среде), где обычной влагозащиты недостаточно. Степень защиты IP69K происходит из немецкого стандарта DIN 40050-9, изначально разработанного для транспортных средств (самосвалы, бетономешалки).

В отличие от обычного IP69, индекс K указывает на дополнительную стойкость к:

• температуре воды до 80°C,
• давлению до 100 бар,
• углам распыления до 90°,
• интенсивному воздействию с близкого расстояния (примерно 10–15 см).

Применение IP69K:

• Пищевая промышленность (оборудование, которое регулярно моют горячей водой под давлением);
• Автопром (мойка грузовиков, сельхозтехники, спецтехники);
• Химическое и фармацевтическое производство;
• Морская техника и электроника;
• Системы наружного видеонаблюдения в экстремальных условиях.

Как выбрать степень защиты IP для разных условий

При выборе степени защиты IP важно учитывать, в каких условиях будет работать устройство.

1. Сухие помещения (офисы, жилые комнаты)

• Достаточно: IP20 – IP30.
• Базовая защита от случайного контакта с руками или предметами.

2. Ванные комнаты, кухни, прачечные

• Рекомендуется: не ниже IP44.
• Защита от брызг со всех сторон – оптимальна для влажной среды.

3. Улица, открытые террасы, подъезды

• Подходят: IP54, IP55.
• Нужна устойчивость к пыли и дождю. IP55 – защита от водяных струй, если возможны сильные осадки.

4. Пыльные и производственные помещения

• Минимум: IP5X.
• Для сильнопыльной среды – IP6X (полная пыленепроницаемость), особенно для двигателей, сенсоров, автоматики.

5. Мойки, автомойки, пищевое производство

• Подходят: IP66 – IP69K.
• Устройства моют водой под давлением, часто горячей.

6. Погружение в воду (садовые светильники, датчики, техника у бассейна)

• Подходят: IP67 (кратковременное погружение).
• IP68 – для длительного или постоянного нахождения в воде.

7. Мобильная техника и портативные устройства

• Минимум: IP54 – защита от пыли и брызг.
• Если техника может упасть в воду – IP67 или IP68, особенно для телефонов, наушников, экшн-камер.

Сравнение степеней защиты IP65, IP66, IP67, IP68

Эти степени IP встречаются в описаниях техники для улицы, промышленности, морской и строительной среды. Все обеспечивают высокую пыле- и влагозащиту, но отличаются уровнем устойчивости к воде.

Выбор IP зависит от того, будет ли устройство подвергаться только дождю и струям, или будет погружение под воду.

Сравнительная таблица степеней защиты IP65, IP66, IP67, IP68
