Отличие кабельного лотка от короба

Что такое кабельный лоток и кабельный короб

Кабельный лоток – открытая сверху опорная конструкция для размещения и систематизации кабелей. Лотки фиксируют и направляют проводку. При обслуживании и обновлении трассы кабель легко добавить или перенести без разборки лотка.

Кабельный короб – закрытая система, внутри которой размещаются силовые и слаботочные линии. Короб состоит из корпуса и защёлкивающейся крышки на лоток. Глухой короб защищает кабели от механич. повреждений, пыли и случайного доступа.

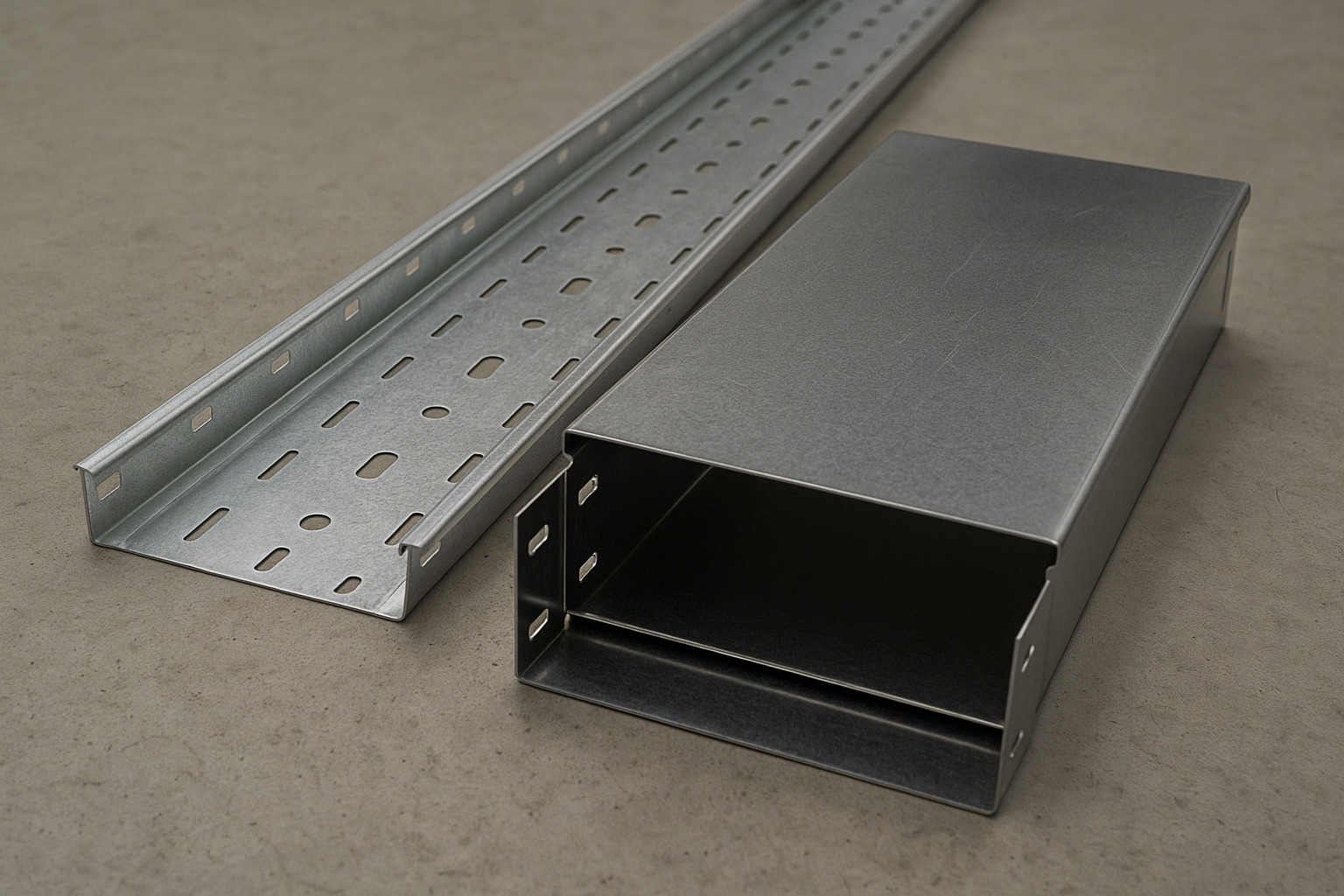

Кабельный перфорированный лоток и глухой короб

Отличия кабельных коробов и кабельных лотков

Правила монтажа лотков и коробов для кабеля

Монтаж кабельных лотков и коробов выполняют в соответствии с требованиями СНиП 3.05.06-85 «Электротехнические устройства» и ПУЭ.

• Соответствие проекту. Как требует п. 3.19 СНиП, в проекте заранее указывают тип лотков или коробов, степень защиты и прокладку кабелей: россыпью, в пучках, многослойно.
• Предотвращение накопления влаги. Пункт 3.20 СНиП предписывает устанавливать лотки и короба так, чтобы исключить скопление влаги.
• Защита кабелей. Трасса должна защищать от механических повреждений, коррозии и перегрева.
• Выбор закрытых или открытых конструкций. При скрытой прокладке используют глухие короба без перфорации и без доступа воздуха. Для открытых систем подходят открытые лотки и короба с крышками.
• Маркировка кабелей на всей трассе. Согласно пункту 3.22, каждый кабель должен быть промаркирован на обоих концах, в местах подключения, на поворотах и ответвлениях.
• Крепление проводов с металлической оболочкой. При использовании металлических скоб или бандажей обязательно применяют изолирующие прокладки.
• Заземление лотков. Лотки заземляют с учетом типа соединения с помощью проводников и заземляющих устройств для безопасного отвода тока.

Что выбрать – кабельный короб или лоток

Универсального решения нет – каждая кабельная система решает разные задачи.

Когда лучше использовать кабельный короб:

• Проводка проходит в помещениях с открытой разводкой и важна аккуратная внешняя линия – офисы, учебные и административные помещения.
• Необходимо полностью закрыть проводку и исключить доступ к кабелям.
• Требуется защита от пыли, влаги и случайных механических воздействий.
• Объём кабелей небольшой/средний, трасса с поворотами и разветвлениями.
• Нужна скрытая прокладка в стенах, нишах или под отделкой.

Когда лучше использовать кабельный лоток:

• Прокладка большого количества силовых или слаботочных кабелей.
• Требуется вентиляция для снижения нагрева.
• Планируется частое обслуживание, расширение или модернизация системы.
• Монтаж проходит на промышленных объектах, в серверных, технологических зонах, где эстетика не критична.

Чем отличается кабель-канал от лотка

Кабель-канал – закрытая коробчатая система для защиты проводки от влаги, пыли и повреждений, полностью скрывающая кабели. Подходят для небольших нагрузок и кабелей малых сечений. Кабель-каналы применяют при открытой прокладке по стенам, в офисах, квартирах и других помещениях, где важен аккуратный внешний вид.

Лоток – открытая или частично закрытая конструкция для размещения и фиксации кабелей на магистралях. Металлические кабельные лотки применяют на промышленных трассах и участках с большим количеством проводов. Лотки вентилируются и выдерживают нагрузки, доступ к кабелям свободный.

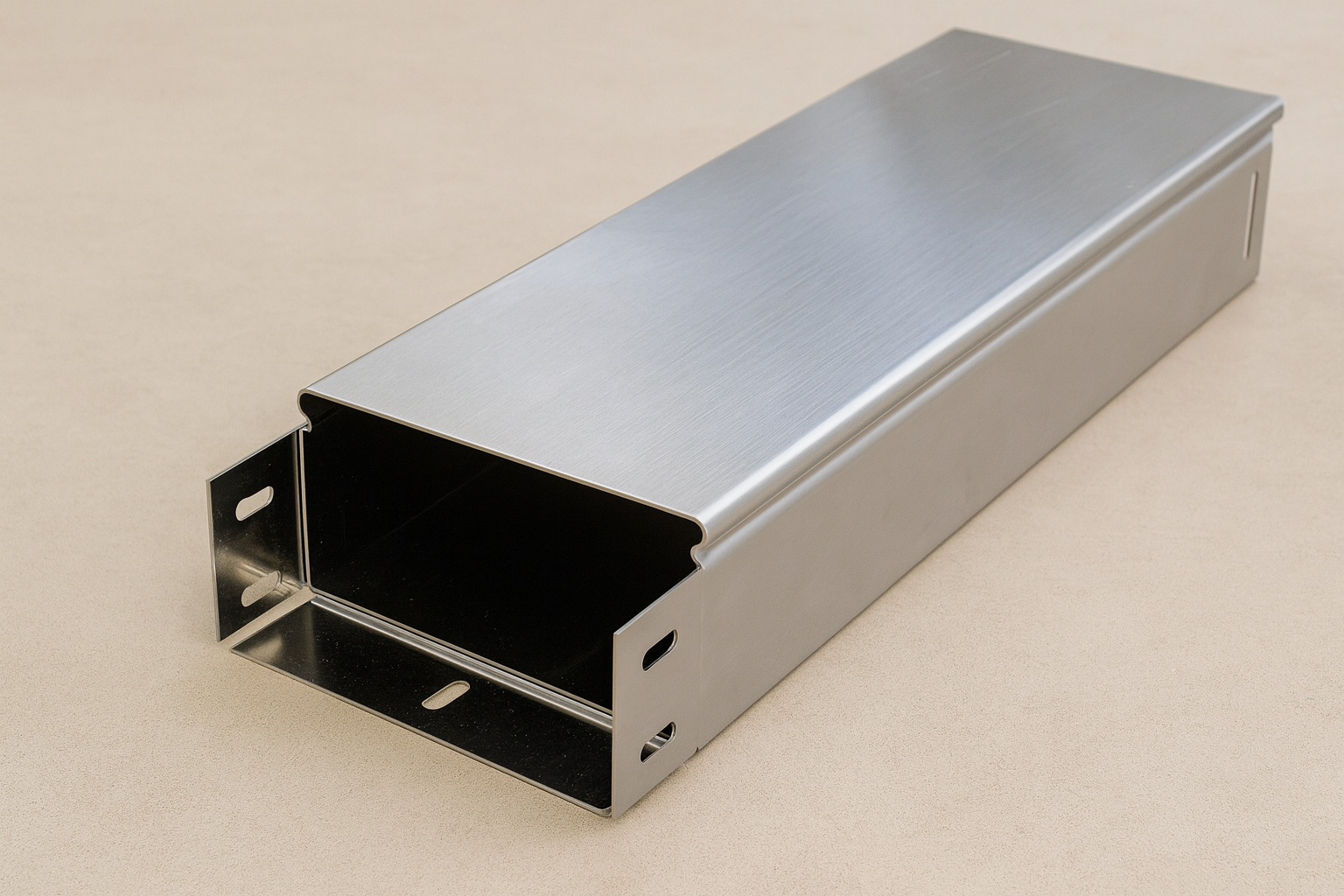

Металлический кабель-канал

В чем преимущество лотков перед коробами
