Кабельные короба – виды и назначение, материал, как монтировать

Что такое кабельный короб

Кабельный короб – элемент электротехнической системы для защиты, упорядочивания и прокладки кабелей. Простыми словами, кабельный короб – канал (закрытого или открытого типа), внутри которого размещают электрические провода.

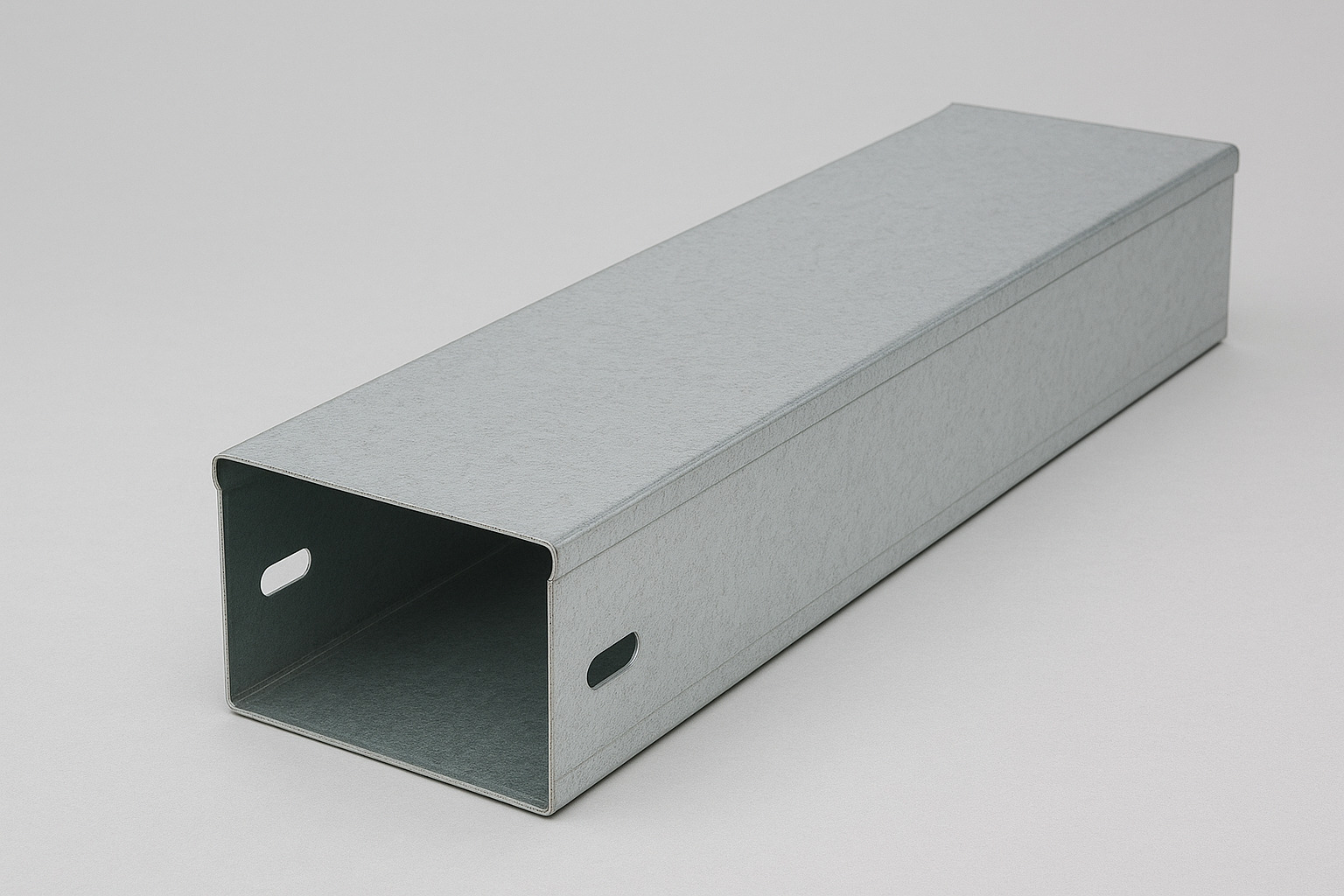

Кабельный короб металлический

Назначение кабельных коробов

Короба под кабели предназначены для:

• Защиты проводки – предохраняют кабели от мех. повреждений, влаги, пыли и химически агрессивной среды.
• Организации кабелей – для аккуратной укладки проводов.
• Повышения безопасности – снижают риск короткого замыкания и возгорания, изолируя кабели от легковоспламеняющихся материалов.
• Облегчения обслуживания – упрощают замену или добавление кабеля без разрушения стен и потолков.
• Эстетики – скрывают провода, делая интерьер аккуратным и современным.

Кабельные короба используют в жилых помещениях, офисах, промышленных и общественных зданиях для прокладки проводки разного назначения:

• телефонных и слаботочных кабелей;
• оптоволоконных линий и других коммуникационных сетей;
• электрической проводки для питания оборудования;
• линий видеонаблюдения, сигнализации и систем пожарной безопасности.

Виды кабельных коробов

Короба для кабелей выпускают в разных исполнениях в зависимости от условий эксплуатации, места прокладки и требований к защите кабеля.

• Жёсткие – классический вариант для стационарной прокладки по стенам, потолкам или внутри помещений.
• Перфорированные металлические – имеют отверстия в стенках и дне для вентиляции кабелей, отвода влаги и облегчения веса, но не защищают от пыли и брызг.
• Неперфорированные (глухие) металлические – сплошные короба с крышкой, которые защищают кабели от внешних воздействий и электромагнитных помех. Минус – больший вес и слабая вентиляция.
• Лотки кабельные – открытые конструкции для прокладки длинных магистралей. Легко монтировать и удобны при групповой прокладке.
• Цельнолитые – прочные и герметичные короба без стыков и разъёмных крышек. Применяют в помещениях с повышенными требованиями к защите.
• Плинтусные – совмещают функции кабель канала и декоративного плинтуса с перегородками для разделения силовой и слаботочной проводки.
• Парапетные – широкие каналы, устанавливаемые на уровне столешниц или вдоль перегородок. В парапетный кабельный короб легко интегрировать розетки и разъёмы.
• Напольные – специальные каналы для прокладки через проходы и рабочие зоны, выдерживают наезд тележек и пешеходное движение.
• Угловые – для прокладки трассы по сложной конфигурации помещений с поворотами на 45° и 90° без нарушения целостности кабеля.
• Магистральные – крупногабаритные короба с увеличенным сечением и прочностью для линий электроснабжения и слаботочных систем.
• Гибкие – повторяют изгибы трассы и рассчитаны на работу в подвижных узлах, на станках и роботизированных линиях.

Материалы кабельных коробов

Короба для прокладки кабеля изготавливают из:

• Оцинкованной стали – распространённый материал, выдерживает механические нагрузки и защищает кабель от повреждений. Для защиты от коррозии применяют два метода: оцинковка по технологии Сендзимира (экономичный вариант) и горячее цинкование (повышенная стойкость к коррозии).
• Нержавеющей стали – отличается высокой стойкостью к влаге и химич. веществам. Применяют сталь марок AISI 304 (универсальная) и AISI 316 (устойчива к агрессивным средам, в том числе морской воде).
• Алюминия – лёгкий и прочный металл, удобен в монтаже, не ржавеет, аккуратный внешний вид.
• Пластика – доступный и простой в установке материал для жилых и административных зданий.

Таблица сравнения материалов кабельных коробов

Как монтировать металлические кабель-каналы

Для установки металлических кабельных каналов применяют ГЭМ изделия и крепёжные элементы. Монтаж кабель-каналов и лотков выполняется поэтапно:

1. Разметка трассы – на поверхности отмечают линию прокладки кабеля, учитывая длину участков, повороты и точки разветвлений.
2. Крепление основания – металлические кабель-каналы фиксируют на стенах, потолках или несущих конструкциях с помощью дюбелей, анкерных болтов, саморезов, шпилек, страт консолей, страт профилей, кабельных полок или монтажных подвесов. Шаг крепления выбирают исходя из веса кабельной линии (обычно 0,5-1м).
3. Монтаж соединительных элементов – при изменении направления трассы или разветвлении используют углы, Т-образные отводы и крестовины.
4. Укладка кабелей и фиксация крышек – провода размещают внутри короба, при необходимости закрепляют хомутами. Затем короба закрывают крышками на защёлках или винтах.
5. Заземление – металлокороба подключают к системе заземления через специальные заземляющие клеммы и перемычки для электробезопасности.

Преимущества металлических кабель-каналов перед пластиковыми

Металлические кабель-каналы превосходят пластиковые во многих аспектах:

• Прочность и механическая защита. Металл не ломается от ударов и давления, кабели внутри остаются целыми.
• Огнестойкость. Металлические короба не горят и не выделяют токсичные газы при нагреве.
• Экранирование электромагнитных помех. Металл снижает электромагнитные сигналы, кабели работают стабильнее.
• Долговечность и устойчивость к агрессивной среде. Коррозионно-стойкие марки стали служат долго, не ржавеют и не портятся во влажных и химически активных помещениях.
• Большая грузоподъемность. Короба из металла не прогибаются и выдерживают тяжёлые кабельные пучки и длинные трассы.

Стандарты и сертификаты

При выборе монтажных коробов для проводов следует учитывать соответствие продукции нормативам и требованиям пожарной безопасности.

• ГОСТ Р 53315-2009 – общие тех. требования к кабельным лоткам и каналам.
• ГОСТ 14254 – степень защиты (IP) кабель-канала от пыли и влаги.
• ГОСТ 30244-94 – горючесть материалов.

Кроме ГОСТов, производители указывают:

• Классы допустимой нагрузки.
• Устойчивость к ультрафиолету и агрессивной химич. среде.
• Механическую прочность и срок службы.

Кабельные короба и лотки – в чем отличия

Кабельный короб и кабельный лоток выполняют одну задачу – прокладку кабелей, но конструктивно и по применению это разные изделия.

Короба – закрытые или полуоткрытые каналы с крышкой для защиты кабеля от пыли, влаги и повреждений. Короба применяют для аккуратной скрытой прокладки внутри помещений.

Лотки – открытые системы для прокладки больших пучков кабелей и длинных магистралей. Кабельные лотки используют на промышленных объектах и в технич. зонах для быстрого и свободного доступа к трассе. Лотки бывают:

• перфорированные;
• неперфорированные;
• лестничные;
• проволочные (сетчатые).

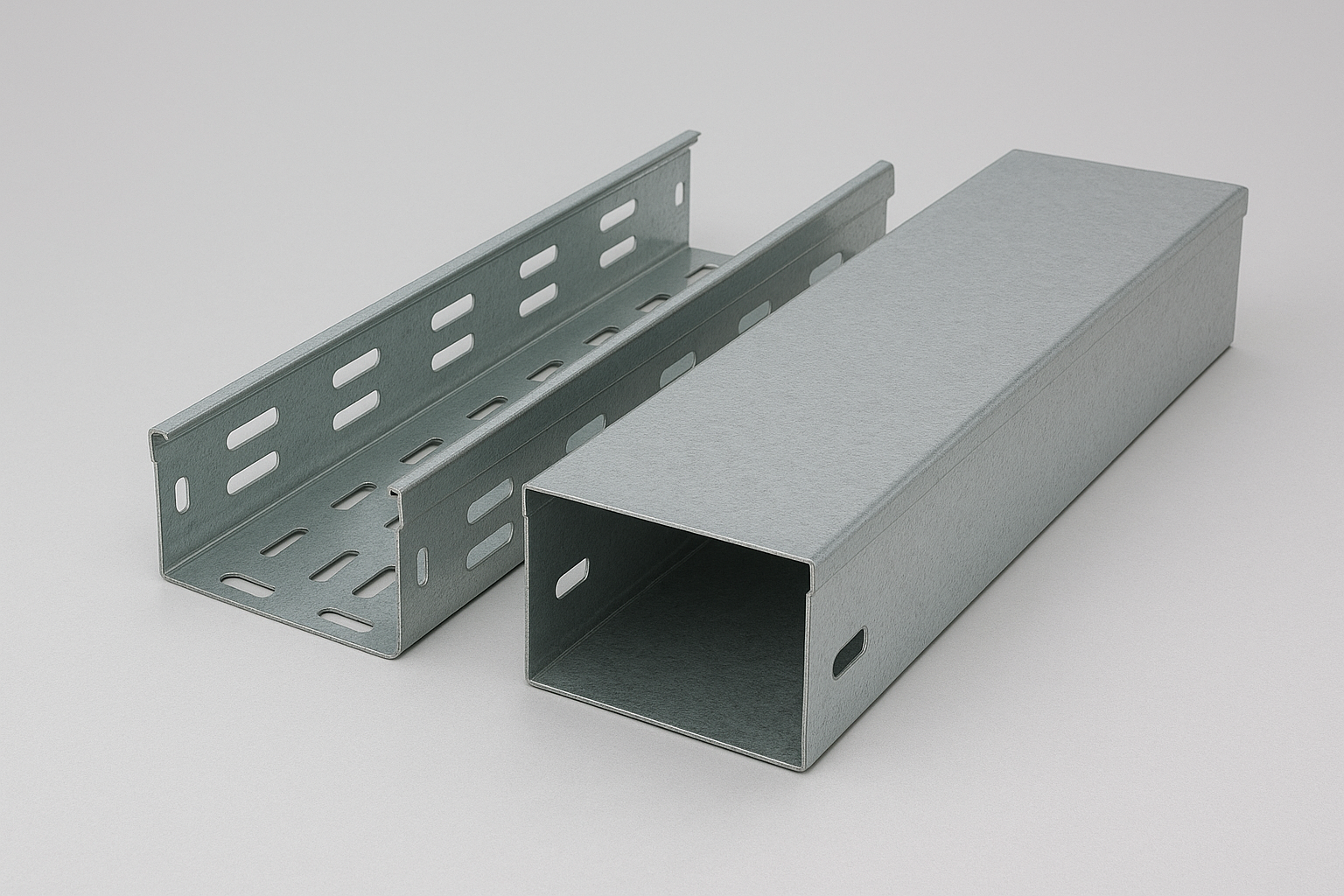

Лоток и короб для кабеля

Кабель-канал это короб?

Кабель-канал и кабельный короб – одно изделие, разница только в названии. По конструкции это прямоугольный канал с крышкой, который защищает кабели и делает их прокладку аккуратной.
