Термодиффузионное цинкование металла

Что такое термодиффузионное цинкование (ТДЦ)

Термодиффузионное цинкование (ТДЦ) – способ антикоррозионной защиты металлических изделий, при котором цинк не просто покрывает поверхность, а проникает в верхний слой металла на атомном уровне.

Простыми словами при термодиффузии цинк «вплавляется» в поверхность металла. Деталь нагревают вместе с порошком или другим источником цинка. Под действием температуры атомы цинка начинают активно перемещаться и диффундировать внутрь поверхности стали. В результате NLW формируется прочное цинк-железное диффузионное покрытие.

Где применяется термодиффузия

Технологию термодиффузии используют для получения износостойкого покрытия с высокой адгезией, способное работать десятилетиями без отслаивания и потери защитных свойств.

Области применения термодиффузионного цинкования:

• Машиностроение и приборостроение – болты, гайки, шпильки, шестерни, валы и детали, работающие под нагрузкой.
• Строительство и инфраструктура – крепёжные элементы, закладные детали, метизы, элементы металлоконструкций, эксплуатируемые на открытом воздухе и во влажной среде.
• Нефтегазовая и химическая промышленность – детали трубопроводов, соединительные элементы, крепёж, контактирующие с агрессивными средами и перепадами температур.
• Энергетика и транспорт – компоненты опор ЛЭП, ж/д крепёж, элементы мостовых и дорожных конструкций.
• Производство мелких и сложных изделий – детали сложной формы, внутренние полости, резьбовые соединения.
• Крепления для кабельных лотков – анкеры клиновые, анкерные болты, анкер-шурупы, болты, гайки, шайбы, шпильки, струбцины, монтажные пластины, винты, хомуты и прижимные скобки на металлические кабельные лотки.

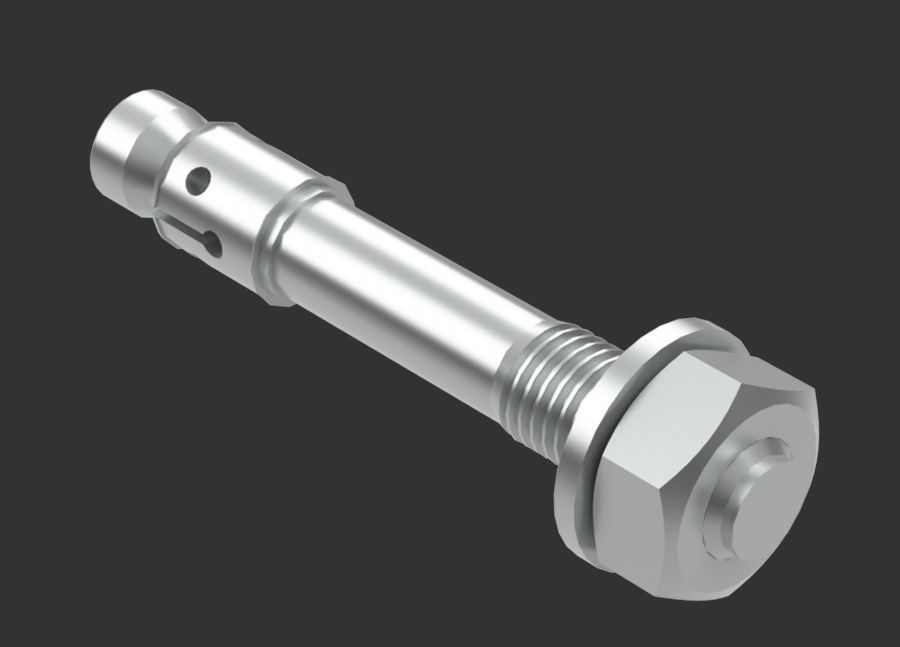

Анкер клиновой термодиффузионный

Этапы процесса термодиффузионного цинкования

1. Подготовка поверхности металла

Перед диффузионным цинкованием изделия очищают от ржавчины, окалины, масел и технологических загрязнений. От качества подготовки зависит глубина диффузии цинка и равномерность слоя. Поверхность должна быть чистой и без изолирующих плёнок.

2. Загрузка деталей и цинксодержащей смеси

Очищенные изделия помещают в герметичную рабочую ёмкость (реторту или барабан) вместе с цинксодержащей композицией. Смесь подбирается с учётом типа стали, толщины покрытия и условий эксплуатации.

3. Нагрев и термодиффузия цинка

Ёмкость с деталями нагревают до заданной температуры (250-450 °C). При нагреве цинк переходит в активное состояние и начинает проникать в поверхностный слой стали.

4. Выдержка и формирование цинкового покрытия

Детали выдерживают при рабочей температуре определённое время (90-180 мин.). Чем дольше и выше температура – тем глубже слой.

5. Охлаждение и выгрузка изделий

После завершения процесса нагрев прекращают, изделия постепенно охлаждают и извлекают из рабочей ёмкости.

6. Очистка изделия и контроль качества покрытия цинком

Готовые изделия очищают от остатков технологической смеси, подвергают пассивации, проводят визуальный и инструментальный контроль. Проверяют равномерность покрытия, толщину слоя и соответствие требованиям нормативных документов.

Преимущества технологии термодиффузионного цинкования

Термодиффузионное цинковое покрытие имеет ряд преимуществ по сравнению с другими способами цинкования.

• Высокая адгезия покрытия – цинк образует диффузионную связь с металлом, поэтому покрытие не отслаивается, не пузырится и не скалывается.
• Равномерный слой по всей поверхности – покрытие одинаково на резьбе, кромках, внутренних полостях и сложных геометрических элементах.
• Сохранение точных размеров изделий – тонкий и контролируемый слой не нарушает допуски и геометрию деталей.
• Повышенная износостойкость – твёрдые железо-цинковые соединения уменьшают износ при трении.
• Длительная защита от коррозии – покрытие служит долго даже во влажной, промышленной и атмосферно агрессивной среде.
• Отсутствие наплывов и подтёков – поверхность ровная и аккуратная.
• Возможность дополнительной обработки – на цинковый слой можно наносить лакокрасочные составы, порошковую окраску для улучшения эстетики и защиты от коррозии.

Недостатки и ограничение метода термодиффузии

• Ограничения по форме деталей – хотя ТДЦ хорошо покрывает сложные элементы, очень узкие и глубокие полости могут быть обработаны неравномерно. Максимальный размер изделий зависит от размеров муфельной печи.
• Скорость обработки – процесс требует выдержки при высокой температуре, что не так быстро по сравнению с гальваническим цинкованием.
• Толщина покрытия – слой обычно тоньше, чем при горячем цинковании, поэтому в экстремально агрессивной среде требуется доп. защита.
• Стоимость оборудования и расход материалов – реторты и порошковые смеси увеличивают начальные затраты на организацию процесса.
• Эстетические особенности – поверхность покрытий имеет серый матовый оттенок, что снижает декоративный эффект.

Сравнение горячего, гальванического и термодиффузионного цинкования

Разные технологии оцинковки дают разные свойства покрытий:

• Горячее цинкование – погружение изделий в расплав цинка при температуре около 450 °C. Слой толстый с выраженной металлургической связью, но с неравномерной толщиной и шероховатостью.
• Гальваническое цинкование – электроосаждение цинка из электролита. Покрытие тонкое, ровное и декоративное, с точным контролем толщины, но коррозионная стойкость ниже.
• Термодиффузионное цинкование (ТДЦ) – насыщение поверхности стали цинком в порошковой среде при 250–450 °C. Образуется диффузионный слой интерметаллидных фаз Fe–Zn. Покрытие равномерное, прочно связанное с металлом, подходит для изделий сложной формы и резьбы.

 Сравнительная таблица способов цинкования

ГОСТы и нормативные документы по ТДЦ

Требования к термодиффузионному цинкованию и методам контроля качества устанавливает система стандартов:

• ГОСТ Р 9.316-2006 – общие требования к защитным покрытиям и методам их контроля.
• ГОСТ 9.302-88 – требования к металлическим и неметаллическим неорганическим покрытиям.
• ГОСТ 9.308-85 – методы контроля коррозионной стойкости покрытий.

После процесса ТДЦ изделия подлежат обязательному контролю по следующим показателям:

• Водородная (остаточная) хрупкость.
• Прочность сцепления покрытия с основным металлом.
• Коррозионная стойкость.

После завершения контроля изделия упаковывают и хранят в соответствии с конструкторско-технологической документацией (КТД).

Оборудование для термодиффузионного цинкования

Оборудование для ТДЦ предназначено для равномерного насыщения поверхности изделий цинком в замкнутом объёме при строго контролируемых параметрах температуры и времени.

Элементы линии ТДЦ:

• Термодиффузионный реактор (контейнер, барабан) – герметичная вращающаяся ёмкость из жаропрочной стали, куда загружают изделия и цинкосодержащую смесь.
• Нагревательная печь – камерная или шахтная печь, поддерживающая температуру в диапазоне 250–450 °C с минимальными отклонениями.
• Оборудование для подготовки поверхности – включает установки для обезжиривания, очистки и сушки изделий перед загрузкой в реактор.
• Система управления и контроля – автоматически регулирует температуру, время обработки и скорость вращения.

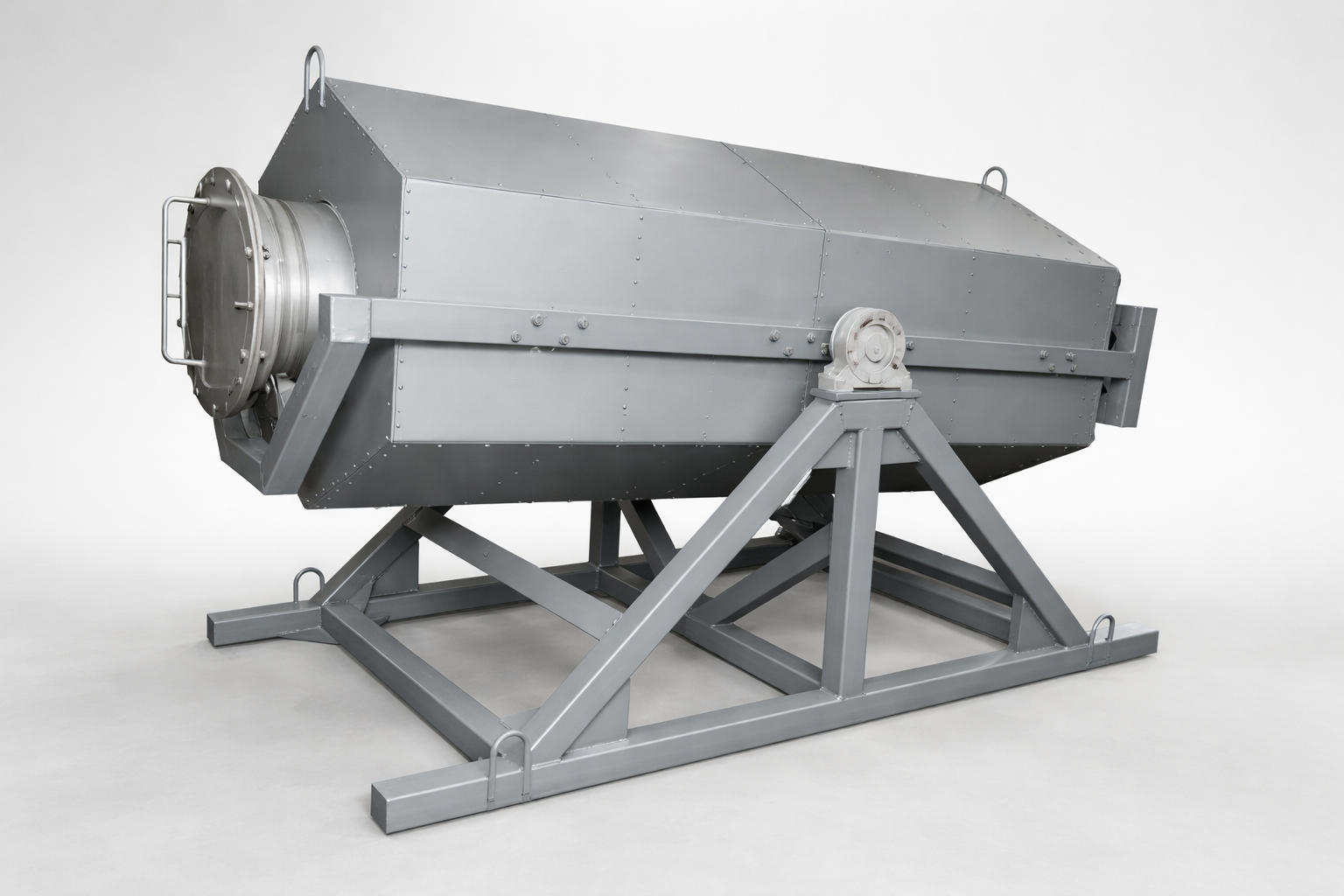

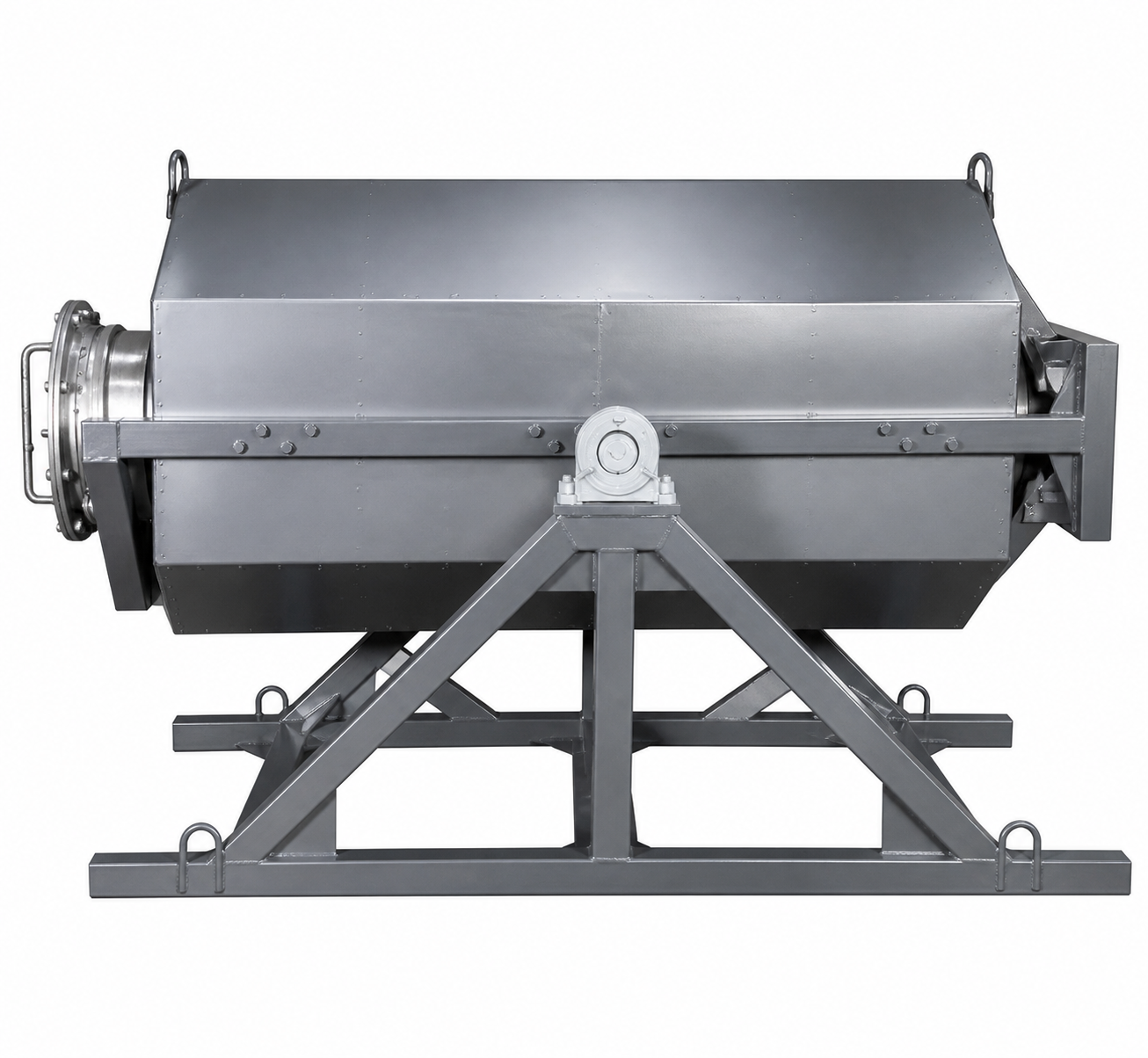

Ротационная печь для термодиффузионного цинкования

Термодиффузия или горячее цинкование – чем отличаются?

Главное отличие термодиффузионного цинкования от горячего – в способе нанесения покрытия:

• Горячее цинкование выполняют погружением изделий в расплав цинка при ~450 °C.
• ТДЦ – насыщение поверхности цинком в порошковой среде при 250–450 °C.

Другие отличия:

• Структура покрытия: при горячем цинковании формируется внешний слой чистого цинка, а при ТДЦ – диффузионный слой интерметаллидов Fe–Zn без границы раздела с металлом.
• Равномерность: горячее цинкование даёт неравномерную толщину и наплывы, термодиффузионное – стабильное покрытие по всей поверхности.
• Механическая стойкость: горячее покрытие более уязвимо к сколам, диффузионное устойчиво к истиранию и ударам.
• Область применения: горячее цинкование используют для крупных конструкций, ТДЦ – для крепежа и деталей сложной формы.

Микроструктура горячего (а) и термодиффузионного (b) цинкового покрытия

Что такое термическое цинкование?

Термическое цинкование – нанесение защитного слоя цинка на сталь с использованием тепла для образования устойчивого слоя интерметаллидов. К термическому цинкованию относят горячее и термодиффузионное цинкование.

Что лучше, цинкование или фосфатирование?

Цинкование и фосфатирование применяют для разных целей:

• Цинкование защищает металл от коррозии в условиях влажной и агрессивной среды.
• Фосфатирование формирует тонкий защитный слой, поэтому фосфатирование применяют как основу под покраску.

Какой способ цинкования лучше?

Универсально лучшего способа цинкования нет – выбор зависит от условий эксплуатации.

• Горячее цинкование дает прочный и долговечный слой для агрессивной среды.
• Гальваническое цинкование выбирают для точных размеров и аккуратного внешнего вида.
• Термодиффузионное цинкование оптимально для крепежа и изделий сложной формы для равномерного и прочного покрытия.
