Кабельные эстакады – что это, как делают, применение и конструкция

Устройство кабельных эстакад

Кабельная эстакада – надземная инженерная конструкция для прокладки и защиты силовых, контрольных и слаботочных кабелей. Простыми словами, кабельная эстакада это каркас, который удерживает кабельные линии и предоставляет доступ для обслуживания, замены или расширения кабельной трассы.

Электроэстакаду применяют на территории промышленных предприятий, электростанций, нефтехимических комплексов и крупных складских зон, где прокладка кабелей в земле экономически нецелесообразна или технически сложна.

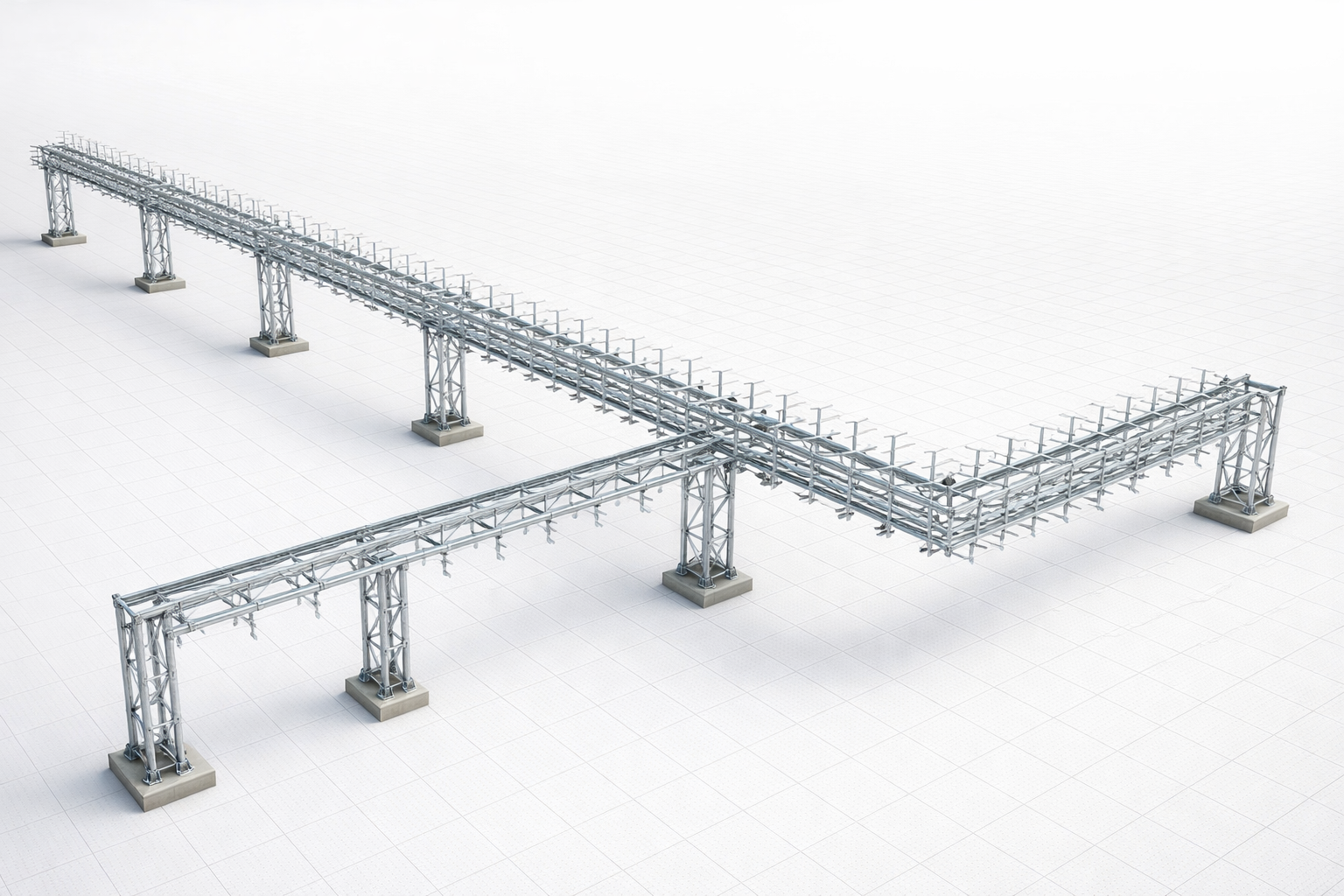

Кабельная эстакада

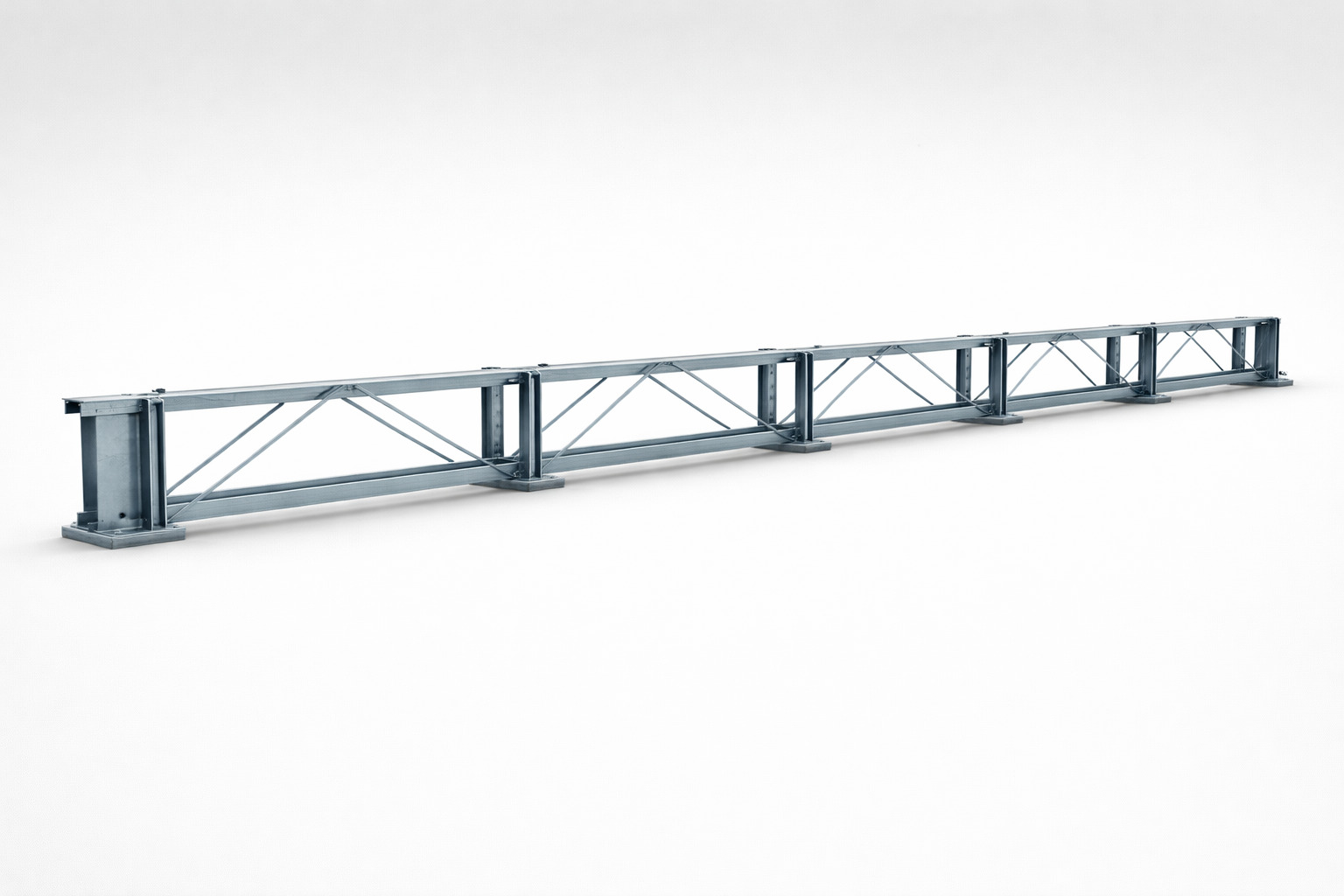

Конструкция элементов эстакады

Каждый элемент эстакады для кабеля выполняет свою функцию и рассчитывается с учётом нагрузки от кабелей, ветровых и снеговых воздействий и условий эксплуатации на предприятии.

1. Опорные стойки – вертикальные несущие элементы, которые удерживают всю систему. Стойки изготавливают из стальных профилей или железобетона и устанавливают на фундамент.
2. Несущие балки и ригели – горизонтальные элементы, соединяющие опоры между собой. На балки и ригели крепят кабельную систему.
3. Кабельные лотки и кабельные короба – металлические конструкции, в которых укладывают кабели.
4. Крепёж лотков – болты, кронштейны, системы подвеса, монтажные профили перфорированные, изделия гэм и другие детали для фиксации лотков, размещения кабелей на разных уровнях и регулировки положения кабельных трасс.
5. Защитные элементы – при необходимости устанавливают крышки на лотки, двускатные крышки к кабельным лоткам и крышки на лоток с заземлением, которые защищают кабели от повреждений.

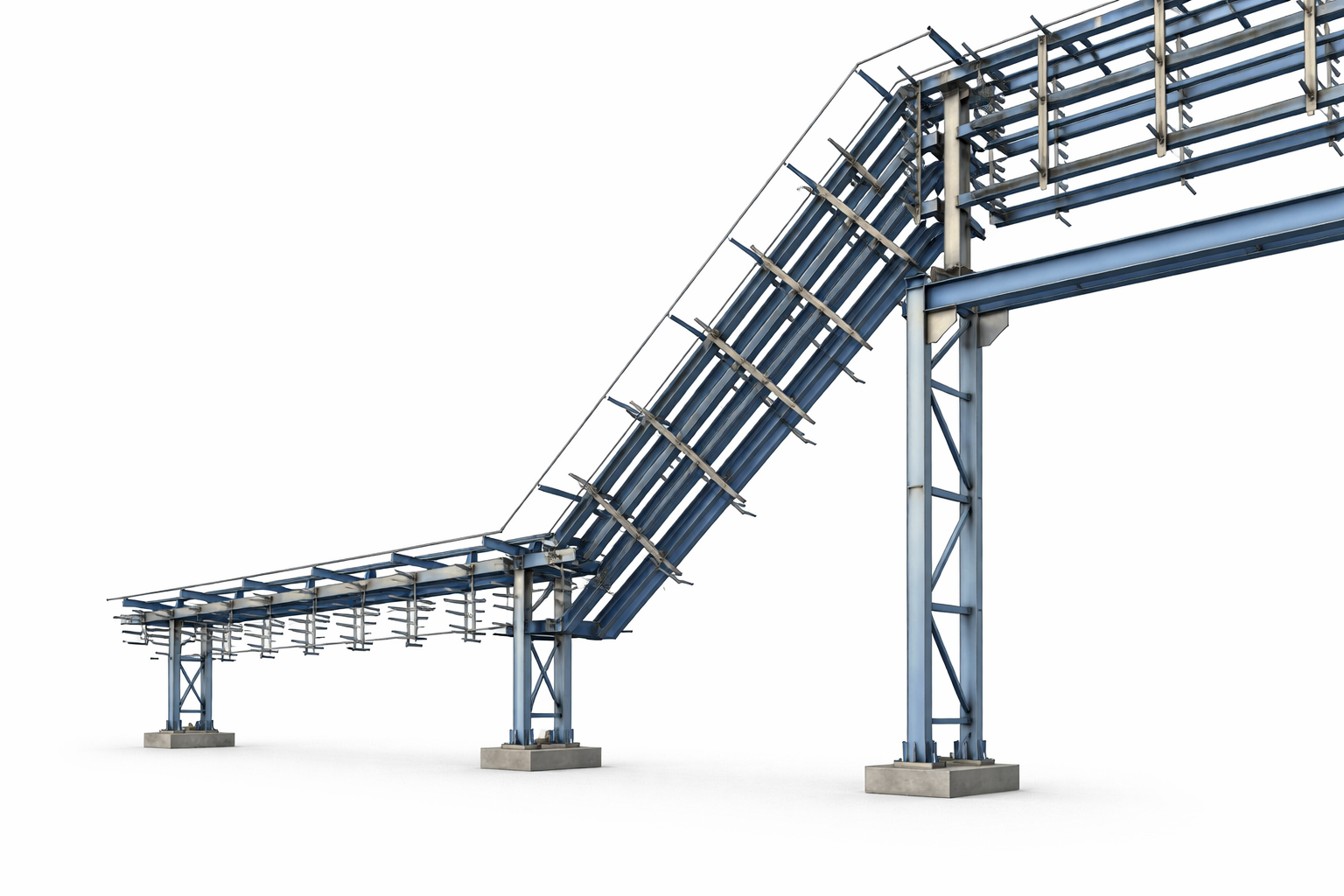

Виды кабельных эстакад

Эстакады отличаются по конструкции, материалу и способу размещения:

• Одноярусные – кабельные лотки располагают на одном уровне и применяют при небольшом количестве кабелей и относительно простой кабельной трассе.
• Многоярусные – лотки устанавливают в несколько уровней, чтобы разместить большое количество кабелей на ограниченной площади и упорядочить разные кабельные линии.
• Металлические – конструкцию выполняют из стальных профилей с антикоррозионной защитой (горячее цинкование, гальваническое цинкование, нержавеющая сталь). Такие эстакады отличаются сравнительно небольшим весом и удобством монтажа.
• Железобетонные – применяют на объектах, где требуется высокая прочность.
• Комбинированные – в таких эстакадах опоры выполняют из железобетона, а балки и элементы крепления кабельных лотков из металла.
• Отдельно стоящие – устанавливают на собственной линии опор и проходят по территории предприятия как самостоятельная инженерная конструкция.
• Пристроенные – крепят к стенам зданий, технологическим сооружениям или другим строительным конструкциям.
• Магистральные – предназначены для прокладки основных кабельных трасс между зданиями, производственными установками и распределительными пунктами.
• Распределительные – используют для ответвления кабелей от магистральных линий и подведения их к отдельным объектам и оборудованию.

На практике один объект сочетает сразу несколько признаков. Например, проходная металлическая многоярусная эстакада магистрального типа.

Проходные и непроходные кабельные эстакады: сходства и отличия

Эстакады для кабельных линий делят на два типа: проходные и непроходные. Оба вида кабельных эстакад выполняют одну функцию – надземную прокладку кабельных линий. Главное различие – в наличии пространства для перемещения обслуживающего персонала.

• Проходные кабельные эстакады предусматривают проход или площадку для осмотра, ремонта и прокладки новых кабелей. Проходные эстакады оснащают настилом, ограждениями и лестницами.
• Непроходные кабельные эстакады не предусматривают проход для персонала. Кабели обслуживают с помощью подъёмной техники.

Как прокладывать кабель по эстакаде

Прокладку кабеля по эстакаде выполняют по разработанному проекту, в котором учитывают тип кабелей, количество, нагрузку на лотки и условия эксплуатации.

Правила прокладки кабеля по эстакаде:

1. Соответствие стандартам и проектной документации. Все работы должны выполняться в соответствии с нормативами (ГОСТ, ПУЭ) и проектом.
2. Размещение кабелей на кабельных конструкциях. Кабели укладывают на кабельные лотки или полки. Металлические лотки бывают лестничные, проволочные, перфорированные и сплошные.
3. Контроль допустимой нагрузки на лотки. При укладке учитывают вес кабелей, чтобы не превышать расчётную нагрузку на кабельные конструкции.
4. Разделение кабелей по назначению. Силовые, контрольные и слаботочные кабели размещают на разных уровнях или на отдельных лотках, чтобы снизить электромагнитные помехи и упростить обслуживание.
5. Фиксация кабельных линий. На вертикальных участках, поворотах и в местах возможного смещения кабели закрепляют с помощью креплений или хомутов.
6. Соблюдение допустимого радиуса изгиба. При прокладке на поворотах и спусках важно не допускать слишком резких изгибов, чтобы не повредить кабельную изоляцию.
7. Заземление металлических конструкций. Все металлические элементы эстакады и лотков должны быть заземлены через контактные шины или проводники.
8. Запас пространства для обслуживания и модернизации. На кабельной трассе предусматривают свободное пространство для прокладки дополнительных линий в будущем.

Применение кабельных эстакад в промышленном строительстве

Кабельные эстакады – ключевой элемент инфраструктуры крупных промышленных объектов. Задача эстакады инженерных сетей – безопасно и упорядоченно прокладывать большое количество кабелей на значительные расстояния.

На промышленных предприятиях эстакады используют для:

• Прокладки силовых кабелей. По эстакадам прокладывают линии электроснабжения, которые соединяют подстанции с производственными цехами, технологическими установками и инженерным оборудованием.
• Размещения кабелей управления и связи. На отдельных уровнях или лотках размещают контрольные, сигнальные и слаботочные кабели для работы систем автоматики, диспетчеризации и технологического контроля.
• Организации протяжённых кабельных трасс между объектами. Эстакады применяют для прокладки кабелей между зданиями, установками и производственными площадками без необходимости выполнять большие объёмы земляных работ.
• Безопасного размещения кабельных линий на территории предприятия. Надземная прокладка снижает риск механических повреждений кабелей, затопления и воздействия агрессивных грунтов.
• Упрощения обслуживания и модернизации сетей. Кабели на эстакадах доступны для осмотра, ремонта и добавления новых линий при расширении производства.
