Расстояние между кабельным лотком и трубопроводом

При проектировании и монтаже инженерных коммуникаций следует правильно размещать кабельные лотки относительно трубопроводов. Соблюдение нормативных расстояний между трубами и лотками защищает кабельные линии от перегрева, механических повреждений и преждевременного износа изоляции.

Какие нормативные документы регулируют расстояние между кабельным лотком и трубопроводом

При прокладке кабельных лотков рядом с трубопроводами необходимо руководствоваться требованиями действующих нормативных документов.

1. ПУЭ (Правила устройства электроустановок) – устанавливают требования к прокладке кабельных линий, их пересечению с инженерными коммуникациями и условиям безопасной эксплуатации.
2. СП (Своды правил) – регламентируют проектирование и взаимное расположение внутренних инженерных систем зданий и сооружений.
3. Проектная документация – определяет конкретные расстояния и технические решения с учетом особенностей объекта, типа трубопроводов, характеристик кабелей и условий эксплуатации.

Требования ПУЭ к прокладке кабельных линий

При монтаже необходимо соблюдать следующие требования:

• Использовать кабели, соответствующие условиям эксплуатации (по напряжению, нагрузке, температуре и способу прокладки).
• Защищать кабель от механических повреждений, влаги, агрессивных сред и чрезмерного нагрева.
• Не превышать допустимый процент заполнения кабельных лотков и коробов.
• Соблюдать нормативные расстояния между силовыми и слаботочными кабелями, а также до трубопроводов и других инженерных коммуникаций.
• Учитывать температуру трубопроводов, при необходимости применять теплоизоляцию или защитные экраны.
• Обеспечивать свободный доступ к кабельным трассам для осмотра, ремонта и обслуживания.

Можно ли прокладывать силовые и слаботочные кабели в одном кабельном лотке?

Согласно ПУЭ, при совместной прокладке силовых кабелей напряжением до 10 кВ между ними необходимо выдерживать расстояние не менее 100 мм. Для контрольных и слаботочных кабелей допускаются меньшие расстояния.

При совместной прокладке силовых и слаботочных кабелей важно учитывать электромагнитное влияние силовых линий. Возникающие помехи ухудшают работу систем связи, видеонаблюдения, телефонии и пожарной сигнализации. Чтобы снизить влияние помех, рекомендуется:

• Размещать силовые и слаботочные кабели в разных лотках или коробах.
• При совместной прокладке в одном лотке использовать разделительные перегородки.

По правилам заполнения проводов в лоток, для глухих кабельных коробов заполнение не должно превышать 35% внутреннего сечения, а для лотков с открывающимися крышками – 40%.

Каким должно быть расстояние от трубопроводов до кабелей ПУЭ

Основные требования к расстояниям между кабелем и трубой установлены в пунктах 2.1.56 и 2.1.57 ПУЭ.

Расстояние от кабеля до трубопровода при параллельной прокладке

Если кабельный лоток проходит вдоль трубопровода, необходимо соблюдать следующие минимальные расстояния:

• не менее 100 мм – до трубопроводов с водой, отоплением и другими неопасными средами;
• не менее 400 мм – до трубопроводов, транспортирующих горючие или легковоспламеняющиеся жидкости и газы.

Не рекомендуется размещать кабельные лотки под водопроводными и канализационными трубами. В случае протечки вода попадет на кабели, что приведет к повреждению изоляции и нарушению работы оборудования.

При прокладке рядом с горячими трубопроводами используют теплоизоляцию, защитные экраны или термостойкие кабели для защиты кабельной линии от перегрева.

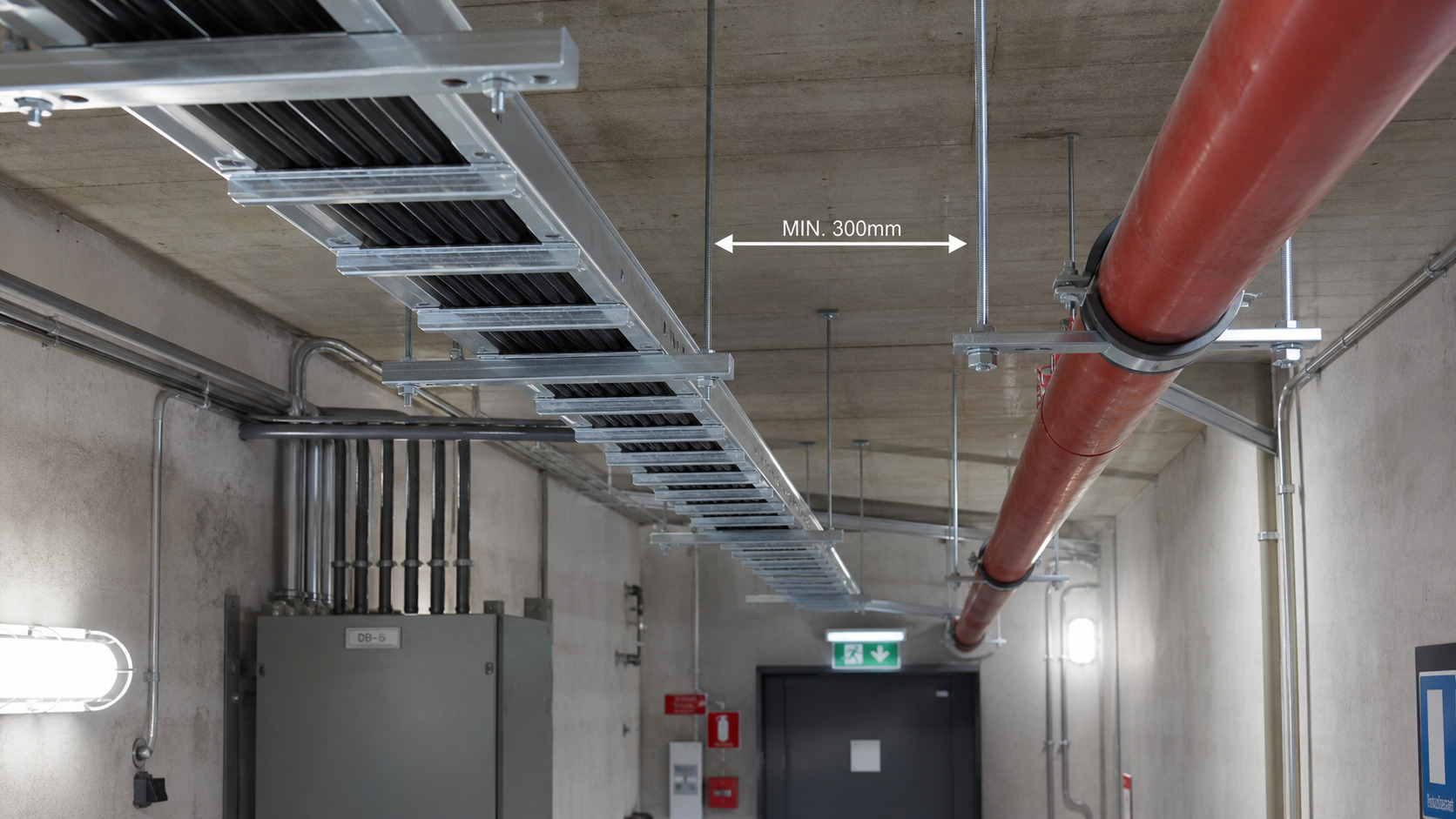

Параллельная прокладка кабеля с трубопроводом

Расстояние при пересечении трубопроводов с кабельными линиями

Согласно ПУЭ, минимальные расстояния при пересечении составляют:

• не менее 50 мм – с обычными трубопроводами;
• не менее 100 мм – с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы.

Если расстояние между кабелем и трубопроводом составляет менее 250 мм, кабель необходимо дополнительно защитить от механических повреждений. Защитную конструкцию устанавливают не менее чем на 250 мм в каждую сторону от места пересечения.

От чего зависит допустимое расстояние между кабельным лотком и трубопроводом

Универсального расстояния между кабельным лотком и трубопроводом нет. При проектировании учитывают характеристики инженерных коммуникаций и условия эксплуатации. В разных случаях требования отличаются.

Основные факторы:

1. Тип трубопровода. Требования различаются для водопровода, канализации, систем отопления, газопроводов, паропроводов и технологических трубопроводов.
2. Температура транспортируемой среды. Чем выше температура трубы, тем больше риск перегрева кабеля. При необходимости расстояние между коммуникациями увеличивают или дополнительно используют теплоизоляцию.
3. Способ прокладки. Требования отличаются при параллельной прокладке и пересечении коммуникаций, а также в зависимости от способа монтажа – открытого или скрытого.
4. Удобство обслуживания. Между кабельным лотком и трубопроводом должно оставаться достаточно пространства для осмотра, ремонта и замены инженерных коммуникаций.

Во всех случаях окончательное расстояние определяется требованиями нормативных документов и проектной документацией с учетом особенностей конкретного объекта.

Таблица минимальных рекомендуемых расстояний между кабельным лотком и различными трубопроводами

Можно ли крепить кабельный лоток к трубопроводу?

Нет, крепить кабельный лоток непосредственно к трубопроводу не рекомендуется. Трубопроводы не рассчитаны на доп. нагрузку от кабельных конструкций, а вибрации и температурные расширения могут привести к деформации креплений и нарушению целостности кабельной трассы.

Кабельные лотки следует крепить к строительным конструкциям здания с помощью кронштейнов, подвесов, консолей или других предусмотренных проектом крепежных элементов.

Каким должно быть расстояние кабельного лотка от строительных конструкций?

При монтаже кабельных лотков внутри помещений важно учитывать их расположение относительно пола, потолка и стен. Правильное расстояние обеспечивает нормальное охлаждение кабелей, удобство обслуживания и снижает риск механических повреждений.

Основные рекомендации:

• до пола – не менее 2 м при открытой прокладке без доп. защиты от механических воздействий;
• до потолка – рекомендуется оставлять расстояние минимум 300 мм для вентиляции и доступа к кабельной трассе;
• до стен – рекомендуемое расстояние 100–150 мм для удобства монтажа и обслуживания.

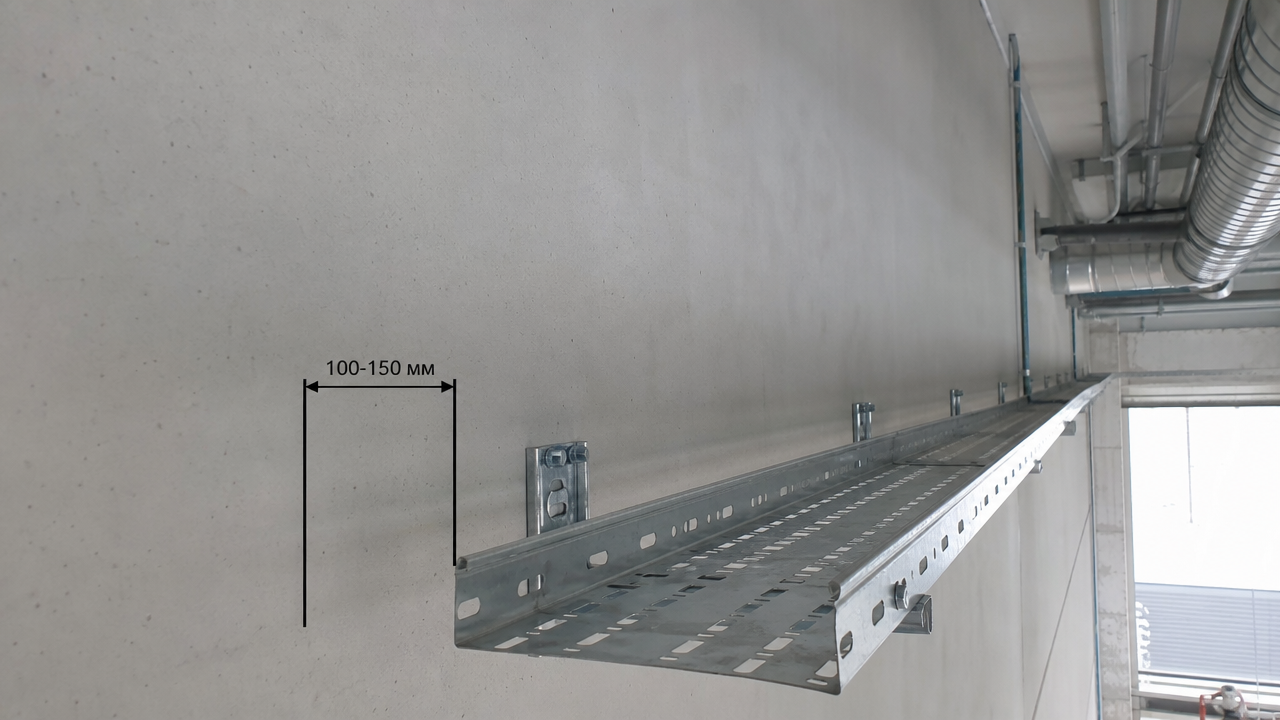

Расстояние от лотка до стены

При выборе места установки кабельного лотка следует избегать участков рядом с дверными и оконными проемами, а также зон, где существует риск случайного механического воздействия на кабельную систему.
