Что такое кабельные трассы

Что такое кабельная трасса

Кабельная трасса – заранее спроектированный путь, по которому прокладывают электрические, силовые или слаботочные кабели. Простыми словами, кабельная трасса это маршрут для кабеля от источника питания или оборудования до точки подключения.

Задачи кабель трассы:

• безопасная прокладка кабелей;
• защитить кабель от повреждений, влаги, перегрева и внешних факторов;
• упростить монтаж, обслуживание и замену кабелей;
• организовать аккуратное и системное размещение кабельных линий.

Виды кабельных трасс

Кабельную трассу прокладывают внутри зданий и снаружи, по стенам, потолкам, эстакадам, в земле или по воздуху. Выбор способа зависит от условий эксплуатации, типа кабеля и требований безопасности.

Внутренние кабельные трассы

Внутреннюю кабель трассу применяют для прокладки кабелей внутри зданий и производственных помещений. При организации трасс важно правильно разместить кабели, чтобы они не мешали эксплуатации помещений и оставались доступными для осмотра и ремонта. Для этого применяют кабеленесущие конструкции.

Кабельные трассы из лотков

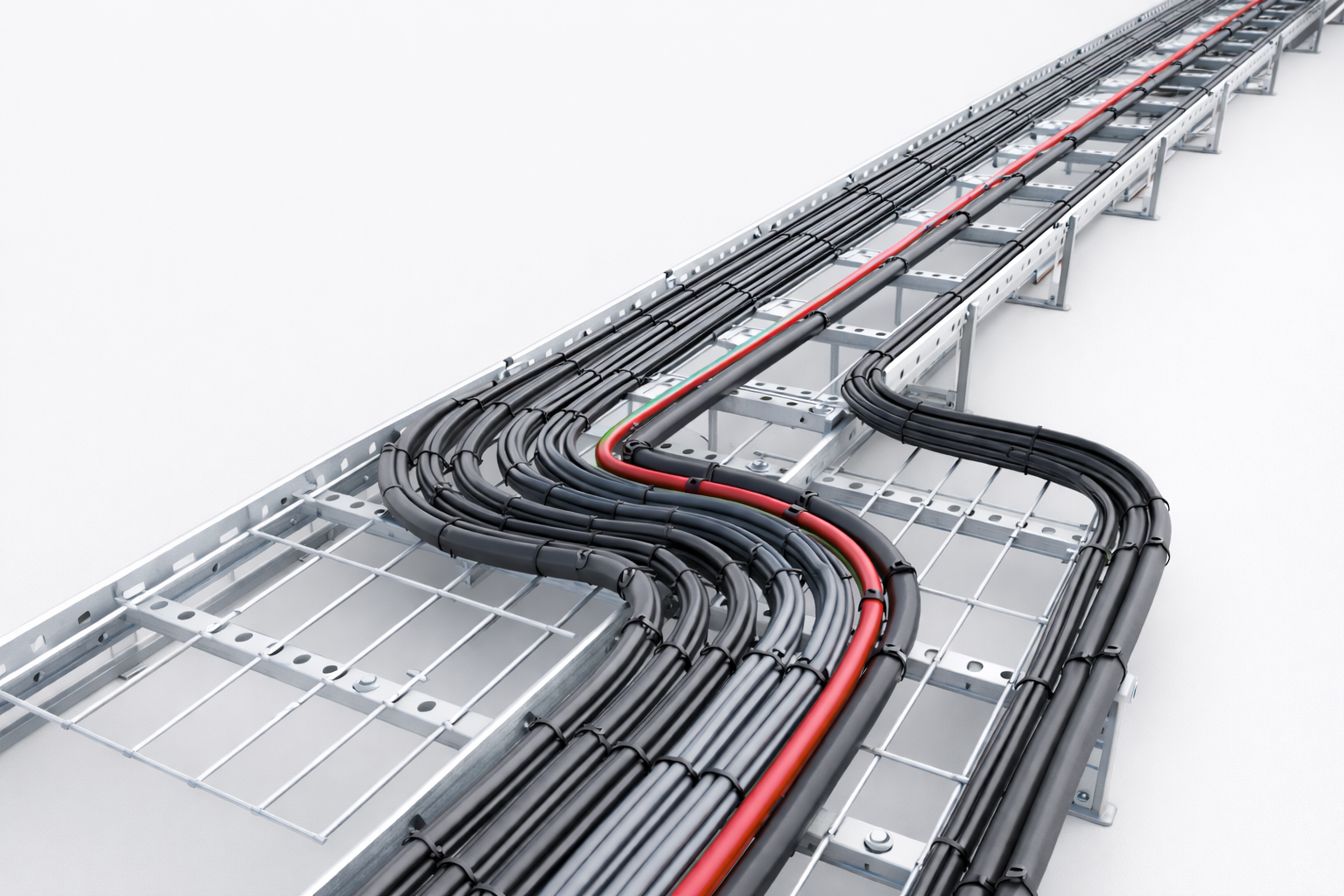

Кабельный лоток – открытый металлический канал, в котором кабели располагают рядами. Лотки предназначены для прокладки большого количества кабелей на промышленных объектах, в складских комплексах, торговых центрах и технических помещениях.

Виды кабельных лотков:

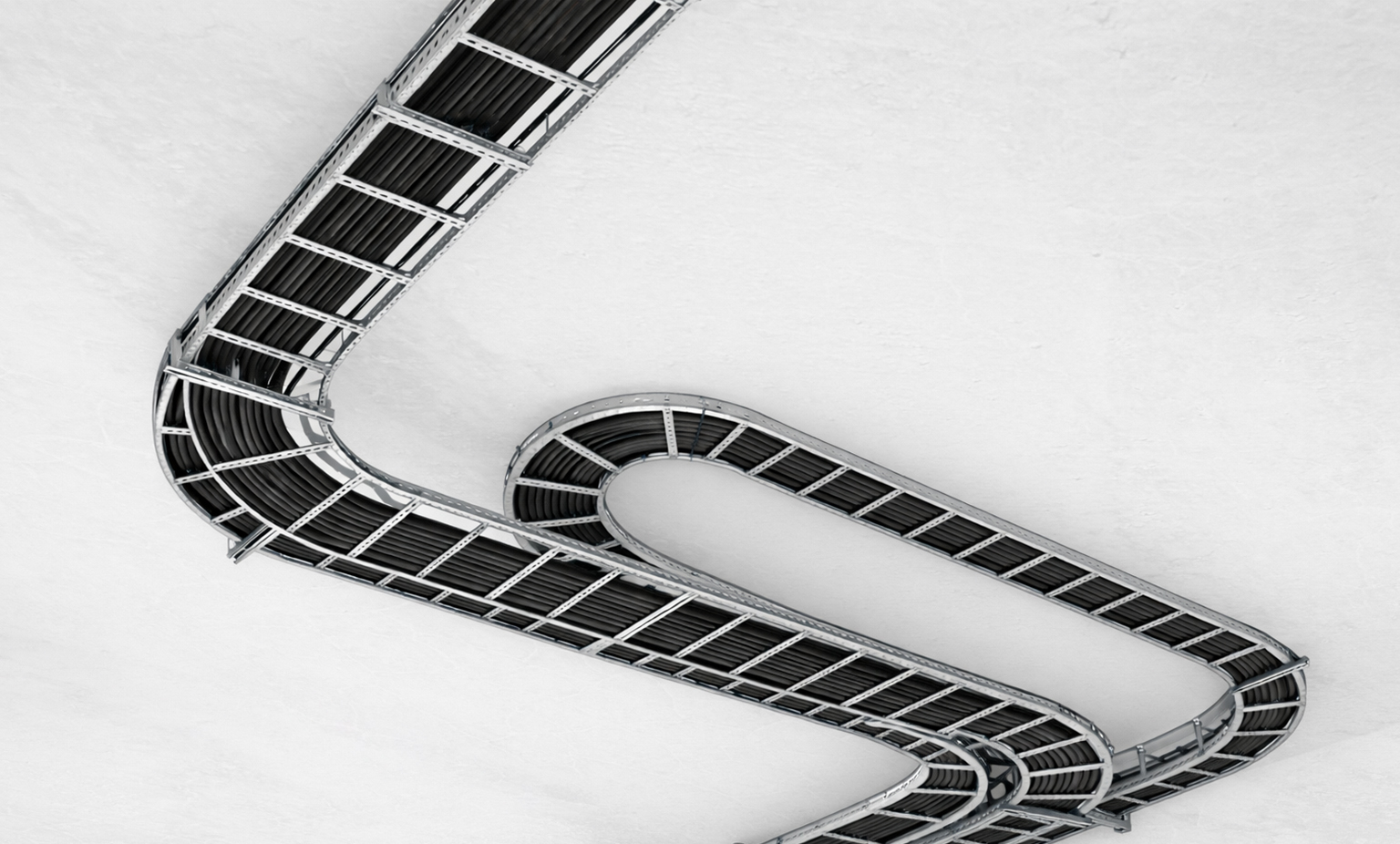

• Лестничные лотки – применяют для тяжелых кабелей и больших нагрузок.
• Перфорированные лотки – имеют отверстия для вентиляции и снижения веса конструкции.
• Неперфорированные лотки – используют, когда требуется доп. защита кабелей.
• Проволочные (сетчатые) лотки – удобны для прокладки слаботочных систем и небольших кабельных линий.

Металлические кабельные лотки выпускают в разных вариантах исполнения:

• оцинкованные (цинкование методом Сендзимира, горячее цинкование);
• нержавеющей сталь (AISI 316, AISI 304) – для помещений с повышенной влажностью и агрессивной средой.

Трассы из коробов

Кабельные короба используют для более компактной и закрытой прокладки кабелей. Внутри короба кабели размещают в защищенном пространстве и закрывают крышкой. Конструкция коробов позволяет разделять кабели по назначению и аккуратно организовывать проводку даже в ограниченном пространстве.

Трассы из кабельных металлических коробов применяют в административных зданиях, офисах, образовательных учреждениях.

Внешние кабельные трассы

Внешнюю кабель трассу используют для прокладки кабелей между зданиями, сооружениями и отдельными производственными объектами на территории предприятий, строительных площадок, складских комплексов и инфраструктурных объектов.

При проектировании внешних трасс учитывают климатические условия, нагрузку на кабель, вероятность механических повреждений и воздействие окружающей среды.

Прокладка кабеля в земле

Подземную прокладку кабеля применяют для создания защищенных и долговечных кабельных линий при подключении зданий, распределительных пунктов, наружного освещения и инженерных систем. Кабель размещают в траншеях, на подготовленном основании из песка или в защитных трубах. Для доп. безопасности над кабелем укладывают сигнальную ленту или защитные плиты.

Воздушные кабельные трассы

Воздушные кабельные трассы размещают над поверхностью земли на опорах, мачтах, эстакадах или фасадах зданий. Воздушный способ используют, когда подземная прокладка невозможна либо требует значительных затрат. При проектировании учитывают ветровые нагрузки, температурные изменения и натяжение кабеля.

Способы крепления кабельных трасс

Кабельные трассы фиксируют на строительных конструкциях или опорных элементах. Для монтажа кабельных лотков используют различные конструкции и изделия гэм, которые подбирают с учетом веса кабелей, типа лотков и условий прокладки.

• Крепление к стенам и колоннам – с помощью кронштейнов, полок для кабельного лотка и консольных опор. В качестве основы конструкции часто используют strut профиль (страт профиль 41×41 и страт профиль 41х21).
• Подвесной монтаж под потолком – прокладка трасс под перекрытиями с использованием монтажных систем подвеса лотков и кабеля, резьбовых шпилек и консолей strut.
• Монтаж на опорных конструкциях – кабельные трассы устанавливают на кабельные стойки, металлические рамы или опоры для размещения нескольких уровней лотков.
• Использование несущих профилей – для сборки опорных конструкций применяют перфорированный профиль для кабеля, П-образный профиль для лотка или u-образный швеллер.
• Формирование ответвлений и поворотов трассы – с помощью элементов кабеленесущих систем, Т-образных отводов для лотков.
• Крепление кабеленесущих систем – с применением крепежа для кабельных лотков: анкеров, болтовых соединений, хомутов и монтажных скоб.

Нормы и требования к прокладке трассы кабелей

Прокладку лотковой трассы выполняют согласно требованиям нормативных документов и правил электромонтажа.

• ПУЭ (Правила устройства электроустановок) – устанавливают требования к прокладке кабелей, заземлению кабеленесущих систем, допустимым радиусам изгиба, расстояниям между коммуникациями и заполнению лотков.
• СП 76.13330.2016 – содержит правила производства электромонтажных работ и требования к монтажу электротехнических устройств.
• ГОСТ Р МЭК 61084-1-2022 – определяет требования к кабельным коробам и системам кабельных каналов, применяемых в электрических установках.
• СНиП 3.05.06-85 – регламентирует строительные нормы и порядок монтажа электротехнических систем и оборудования.
• ГОСТ Р 52868-2021 – устанавливает требования к системам кабельных лотков и кабельных лестниц, используемых для прокладки кабелей.

К основным требованиям прокладки кабельной трассы относят:

• Соблюдение расстояний. Кабельные трассы прокладывают с учетом нормативных расстояний до трубопроводов, систем отопления, газовых коммуникаций и других инженерных сетей.
• Защита кабеля от механических повреждений. В местах возможного воздействия нагрузок кабель прокладывают в защитных конструкциях – кабельных лотках, коробах, трубах или металлических каналах.
• Допустимые нагрузки на кабеленесущие системы. Кабельные лотки и другие элементы трассы подбирают с учетом массы прокладываемых кабелей и допустимой нагрузки на конструкцию.
• Соблюдение допустимого радиуса изгиба. При поворотах трассы учитывают минимальный радиус изгиба кабеля, установленный производителем и нормативами.
• Надежное крепление трассы. Кабели и кабеленесущие системы должны быть надежно закреплены на строительных конструкциях.
• Разделение кабелей по назначению. Силовые, слаботочные и информационные кабели прокладывают раздельно или с использованием перегородок в кабельных лотках, чтобы избежать электромагнитных помех.
• Заземление металлических элементов трассы. Металлические кабельные лотки, короба и элементы кабеленесущих систем подлежат обязательному заземлению.
• Доступ для обслуживания. Трасса должна иметь доступ к осмотру, ремонту и замене кабелей без демонтажа строительных конструкций.

Элементы кабельной трассы

Трасса кабельной линии состоит из кабеленесущих конструкций и монтажных элементов:

• Кабельные лотки – металлические конструкции для открытой прокладки кабелей.
• Кабельные короба (кабель-каналы) – закрытые системы для защиты кабеля.
• Соединительные и фасонные элементы – углы, повороты, тройники и переходы для изменения направления трассы.
• Крепежные элементы на лотки – кронштейны, консоли, шпильки, подвесы и кабельные стойки для крепления трассы к строительным конструкциям.
• Монтажные профили – перфорированные и Strut-профили, используемые для сборки несущих конструкций.
• Крышки для лотков и коробов – элементы защиты кабелей от пыли, механических воздействий и внешних факторов. Также применяют двускатные крышки к кабельным лоткам и крышки на лоток с заземлением.
• Разделительные перегородки – для раздельной прокладки кабелей разного назначения.

В чем разница между кабельной линией и трассой

Кабельная трасса – маршрут и система конструкций, по которым прокладывают кабели. Трасса определяет, где и каким способом будет проходить кабель внутри здания.

Кабельная линия – электрический кабель вместе с его соединениями и оконцеваниями, предназначенный для передачи электроэнергии или сигналов между точками сети. Кабельную линию прокладывают по кабельной трассе.
