Как укладывать провода в лоток – правила укладки

Когда нужна прокладка провода и кабеля в кабельном лотке

Кабели и провода укладывают в металлических кабельных лотках для организации открытой, упорядоченной и безопасной кабельной трассы с возможностью обслуживания и модернизации.

Кабельный короб или лоток применяют для:

• Открытой прокладки кабельных линий – в технических, производственных и коммерческих помещениях, где допускается видимая прокладка проводов и кабелей.
• Прокладки большого количества кабелей – при наличии нескольких линий (силовых, контрольных, слаботочных), которые укладывают по одной трассе с сохранением порядка и допустимых расстояний.
• Прокладки по строительным конструкциям – по стенам, потолкам, перекрытиям, металлоконструкциям, эстакадам и в кабельных помещениях.
• Быстрого доступа к кабелям – для осмотра, ремонта, замены или добавления кабельных линий без демонтажа конструкций.
• Соблюдения требования к пожарной и эксплуатационной безопасности – лоток предотвращает провисание кабеля, снижает риск повреждений и упрощает крепление трассы.
• Организации и разделения кабельных линий – для раздельной укладки кабелей разного назначения по отдельным лоткам или секциям.

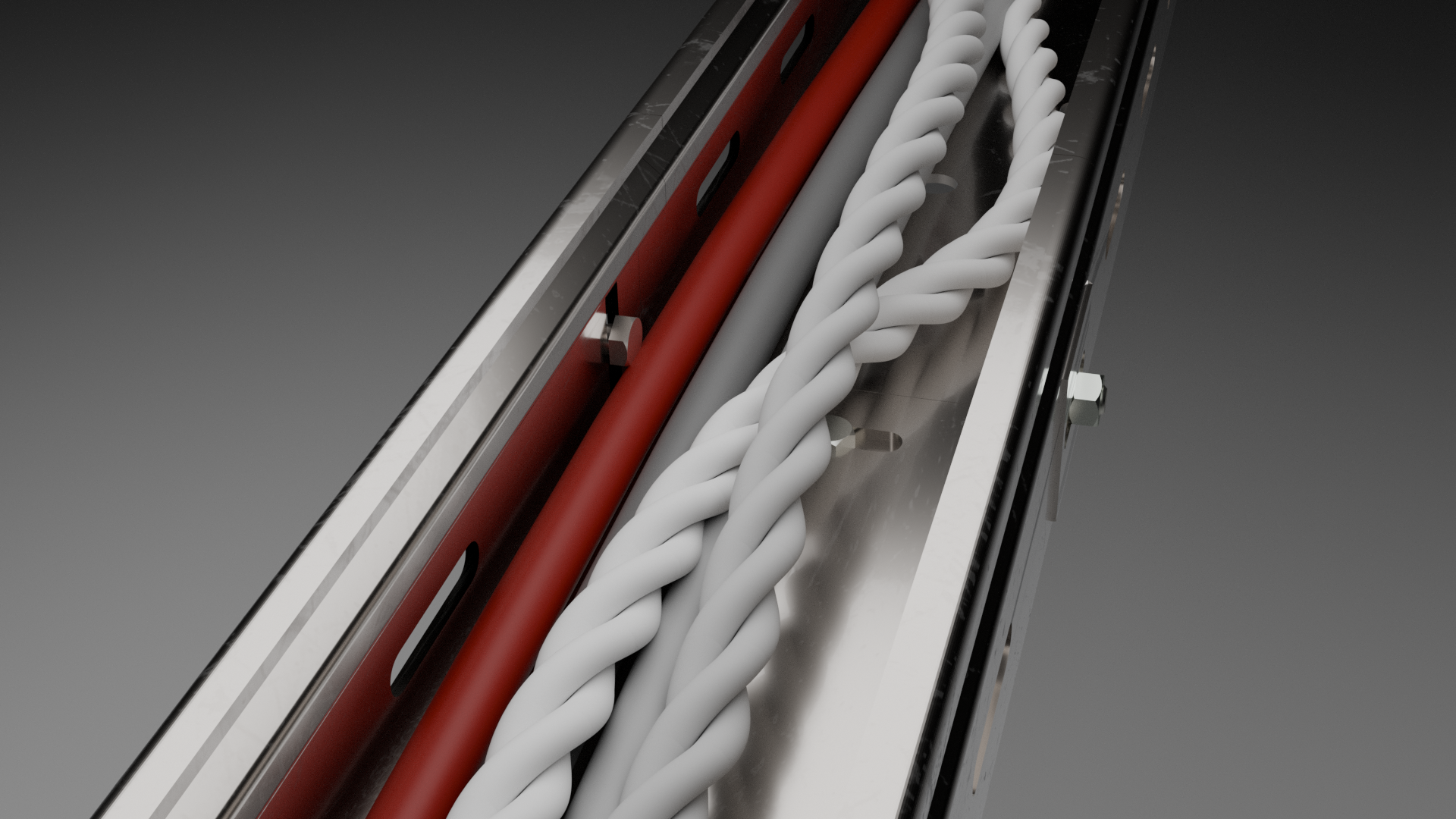

Провода в металлическом лотке

Нормативные документы по укладке кабелей и проводов в лоток - ПУЭ

При укладке кабелей в кабельных перфорированных лотках, лотках неперфорированных, лестничных лотках или сетчатых кабельных лотках необходимо руководствоваться действующими нормативными документами.

• ПУЭ (Правила устройства электроустановок) – открытая прокладка кабелей, совместная прокладка силовых и слаботочных линий, требования к креплению и защите от повреждений.
• СНиП 3.05.06-85 «Электротехнические устройства» – требования к монтажу электрических устройств в зданиях.
• ГОСТ Р 50571.15-97 «Электроустановки зданий» – правила выбора способа прокладки, открытой установки и прокладки в лотках, требования к доступности и механической защите кабелей.
• Соответствующие государственные стандарты на кабели и кабельные лотки (ГОСТ Р 52868–2021, ГОСТ 31565–2012).

Требования к проектной документации

Прокладку проводов выполняют только при наличии проектной документации, утверждённой в установленном порядке и согласованной с соответствующими службами.

Проектировщик обязан:

• выбрать тип кабельного лотка по конструкции, материалу и степени защиты IP;
• определить способ прокладки кабелей (по одиночной жиле или в пучках);
• разработать план прокладки по металлическим лоткам или коробам;
• подготовить проектную документацию для получения разрешений на проведение работ по монтажу кабельных лотков.

Соблюдение требований ПУЭ, ГОСТ и СНиП повышает безопасность эксплуатации кабельных линий, уменьшает вероятность перегрева, механических повреждений и аварийных ситуаций, а также упрощает приемку и дальнейшую эксплуатацию электросети.

Правила укладки проводов в лотках

Заполняемость лотков

Нормы заполняемости и укладки кабельных линий в лотках:

• Допустимый объем заполнения. Кабели и провода должны занимать не более 40–50 процентов внутреннего пространства лотка. Такой запас необходим для естественной вентиляции и возможного дальнейшего расширения трассы.
• Способы укладки. Допускается прокладка кабелей одиночно, пучками, пакетами или в несколько слоев. При порядной укладке в один слой между токоведущими частями выдерживают расстояние около 5 мм. При прокладке пучками или пакетами – расстояние увеличивают до 20 мм. При многослойной укладке зазоры не обязательны.
• Учет диаметра и типа кабеля. При расчете заполняемости учитывают назначение и внешний диаметр каждого кабеля. Силовые и слаботочные линии размещают раздельно или используют перегородки.
• Прокладка пучками. В одном пучке допускается объединять не более 12 проводов. Диаметр сформированного пучка – не выше 100 мм. Кабели внутри пучка фиксируют между собой для сохранения формы и предотвращения смещения.
• Шаг крепления проводов. На горизонтальных участках лотка пучки формируют с шагом около 4,5 м. На прямых горизонтальных трассах допускают укладку без связывания. При вертикальной прокладке фиксацию выполняют не реже чем через 1 м.
• Размещение разных типов линий. При совместной прокладке силовых и контрольных кабелей напряжением до 10 кВ между ними рекомендуется выдерживать расстояние не менее 0,1 м. Для линий до 1 кВ допускается более плотное расположение. При укладке силовых и контрольных кабелей сечением 25 кв. мм и более рекомендуется использовать отдельные несущие элементы или страт консоли.
• Равномерное распределение. Кабели укладывают без уплотнения и перекручивания, ровным слоем по всей ширине лотка.
• Температурные условия монтажа. Прокладку кабелей выполняют с учетом температуры окружающей среды. В диапазоне от -40 до -15 градусов кабель предварительно прогревают. При температуре ниже -40 градусов монтаж не допускается.
• Эксплуатационные требования. Кабели укладывают с запасом по длине для компенсации температурных деформаций. Металлические лотки подлежат заземлению согласно ПУЭ.

Преимущества и недостатки прокладки провода в лотках

Прокладка кабеля в кабельном лотке – распространённый способ организации кабельных трасс в промышленности, на коммерческих объектах и в технических помещениях. При этом у способа есть сильные стороны и ограничения, которые следует учитывать на этапе проектирования.

Преимущества прокладки кабеля в лотках:

• удобная организация кабельных трасс с четкой структурой и визуальным контролем состояния проводки;
• возможность быстрой замены, ремонта или добавления новых кабелей;
• поддержка и защита кабелей от провисания и механических воздействий;
• естественное охлаждение при укладке в перфорированных металлических или проволочных лотках;
• подходит для прокладки большого количества кабелей различного назначения;
• возможность скрыть проводку крышками для металлических лотков;
• возможность собрать трассу любой конфигурации с помощью т-образных отводов для лотков, монтажных п-образных профилей, перфорированных профилей для кабеля, консолей страт, кабельных полок, изделий гэм.

Недостатки прокладки кабеля в лотках:

• применение лотков требует доп. затрат на крепёж для лотков, системы подвеса для кабеля, крышки кабельного лотка с заземлением, соединительные элементы и аксессуары, что повышает общую смету проекта;
• установка лотковой трассы включает разметку, сборку секций и монтаж несущих конструкций, что увеличивает объём работ и сроки выполнения;
• в помещениях с высокой влажностью, агрессивной средой или пылью необходимо применять лотки с оцинкованным покрытием или из нержавеющей стали.

Какое расстояние должно быть между кабелями в лотке

Правильное расстояние между проводами в кабельном лотке влияет на безопасность, охлаждение и долговечность проводки. Основные рекомендации:

• Прокладка в один слой: около 5 мм между токоведущими частями.
• В пучках или пакетах: до 20 мм.
• Многослойная укладка: зазоры не обязательны, главное – соблюдать ограничения по диаметру пучка и количеству проводов.
• Силовые и контрольные кабели: при напряжении до 10 кВ – минимум 0,1 м между кабелями; для линий до 1 кВ возможно плотное расположение.
• Кабели сечением 25 кв. мм и более лучше прокладывать на отдельных несущих конструкциях.

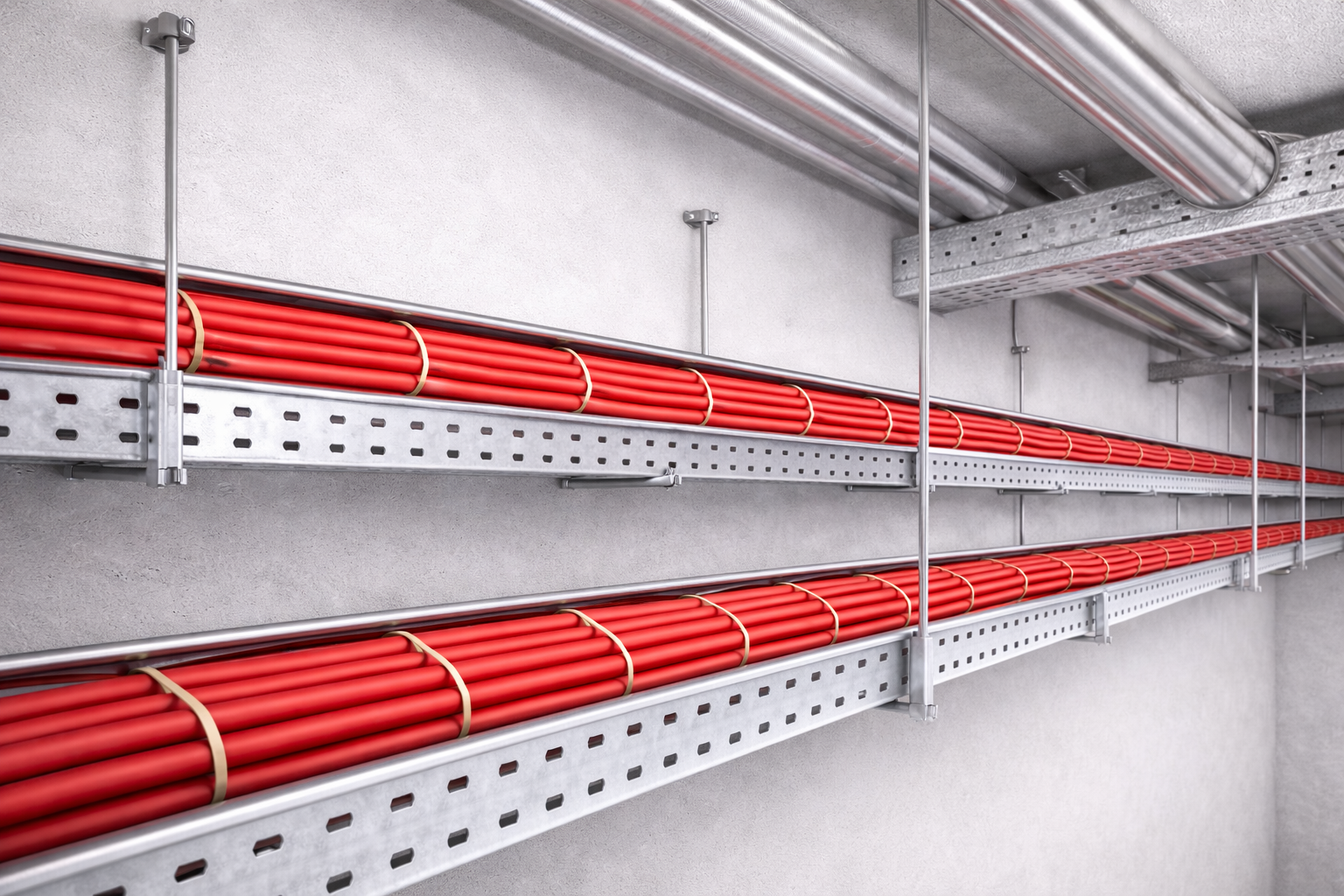

Многослойная укладка кабеля в кабельном лотке

Можно ли прокладывать кабель в лотке без гофры

Металлический лоток сам по себе выполняет функцию организации и защиты кабелей, поэтому использование гофры не обязательно, как это требуется при скрытой прокладке в стенах или стяжке.

Гофра не нужна, если соблюдены следующие условия:

• прокладка кабелей происходит в металлических или проволочных лотках внутри сухих помещений;
• используется кабель с прочной наружной оболочкой, рассчитанный на открытую прокладку;
• отсутствует риск механических повреждений;
• соблюдены требования пожарной безопасности, а тип кабеля соответствует классу горючести помещения.

Какая прокладка кабелей не допускается?

Нарушения при прокладке кабеля в металлическом лотке связаны с перегрузкой трассы, несоблюдением расстояний и игнорированием требований безопасности. Такие ошибки напрямую влияют на перегрев, повреждение изоляции и срок службы линии.

При монтаже кабелей в лотках не допускается:

• Скрутка или перекручивание кабелей – провода не должны лежать в пучках с перекрутом, это нарушает теплоотвод и может повредить изоляцию.
• Переполнение лотка – суммарная площадь кабелей не должна превышать нормы (35–50 % сечения лотка), иначе охлаждение нарушается.
• Размещение без крепления на криволинейных или вертикальных участках – провода должны быть зафиксированы через каждые 4,5 м по горизонтали и 1 м по вертикали, иначе возникает риск провисания и повреждений.
• Смешивание несоответствующих типов кабелей – силовые и слаботочные линии не должны размещаться вплотную без перегородок, особенно при больших напряжениях и сечениях.
• Прокладка в агрессивной среде без защиты – открытые кабели не допускаются там, где присутствует повышенная влажность, химич. воздействие или механическая нагрузка, если лоток и кабель не рассчитаны на подобные условия.
• Нарушение требований пожарной безопасности – кабели с неподходящим классом горючести не прокладывают в помещениях, где действуют соответствующие ограничения.
