Виды кабельных лотков

Что такое кабельные лотки

Кабельные лотки – открытые или закрытые каналы для прокладки кабелей вдоль стен, потолков и между этажами зданий. Задача лотков (металлических кабель-каналов) – упорядочить размещение проводов, защитить и предоставить доступ для обслуживания.

Лоток кабельный неперфорированный

Назначение кабельных лотков

Лотки для кабеля используют при устройстве кабеленесущей системы:

1. Организация кабельных трасс – создание логичной схемы прокладки. В лотках провода не спутываются и не перегибаются.
2. Защита кабеля от повреждений – от механических, влаги, пыли и УФ-излучения (в зависимости от материала и конструкции).
3. Безопасность эксплуатации – фиксация кабелей предотвращает короткие замыкания и возгорания.
4. Упрощение монтажа и обслуживания – лотки легко собрать и разобрать, а провода в них можно заменить или удалить без демонтажа системы.
5. Эстетика и порядок – проводка в лотке выглядит аккуратно.
6. Разграничение цепей – удобно разделять силовые и слаботочные кабели по отдельным участкам.

Где применяются кабельные лотки

Лотки для прокладки кабелей (металлические кабель-каналы) применяют в сферах:

• Промышленные объекты: заводы, производственные цеха, энергоустановки, компрессорные станции.
• Коммерческая недвижимость: офисные здания, БЦ и ТЦ.
• Жилые и общественные здания: в многоэтажных домах, школах, больницах и адм. зданиях.
• Инфраструктурные объекты: аэропорты, вокзалы, станции метро, тоннели.
• Центры обработки данных (ЦОД): в серверных.
• Энергетика и связь: на подстанциях, в распределительных узлах и телеком-центрах.

Виды кабельных лотков

Кабельные металлические лотки различаются по конструкции, материалу, форме и степени открытости.

Листовые лотки

Листовые кабельные лотки – металлические конструкции, изготовленные из цельного листа стали или алюминия. Листовые лотки делятся на два вида:

1. Перфорированные листовые лотки

Перфорированные лотки имеют отверстия по всей длине стенок и дна. Перфорация снижает вес конструкции, облегчает вентиляцию и отвод тепла от кабелей. Через отверстия крепятся аксессуары и элементы системы – крышки, перегородки и подвесы.

Лоток перфорированный

Перфорированные лотки подходят для открытой прокладки в сухих помещениях.

2. Неперфорированные (глухие) листовые лотки

Неперфорированные лотки имеют сплошное дно и стенки для максимальной защиты кабеля от воздействий в пыльных и влажных помещениях. Для герметичности глухой лоток дополняют крышкой для герметичности (получается кабельный короб).

Проволочные (сетчатые) лотки

Проволочные лотки для кабеля состоят из металлических прутьев, сваренных в виде сетки. Конструкция лёгкая, при этом прочная. Благодаря открытой структуре в лотке не скапливаются пыль и влага, воздух свободно циркулирует вокруг проводов, снижая нарегревание.

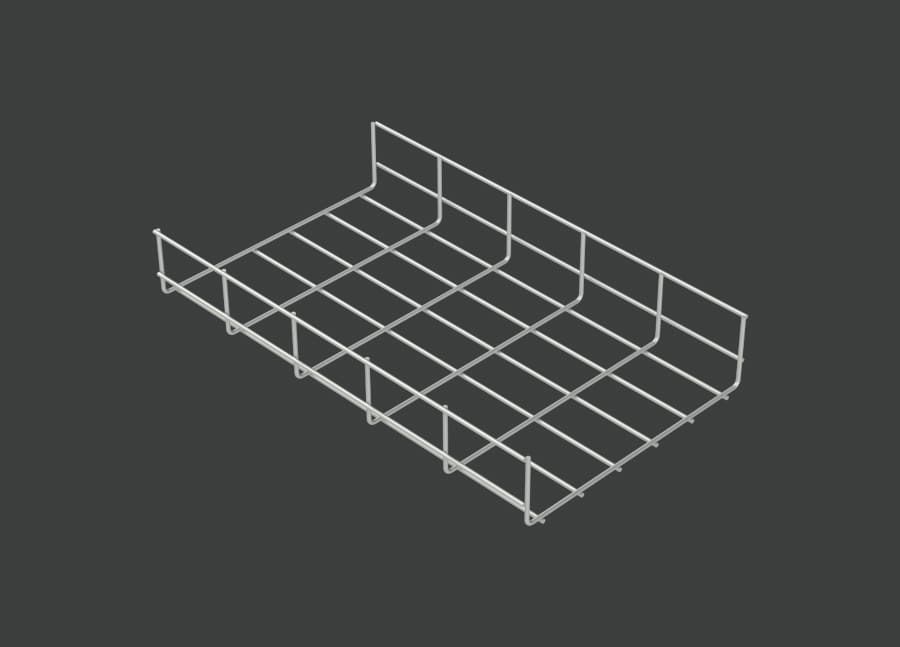

лоток Проволочный лоток

Сетчатые лотки подходят для офисных помещений и слаботочных систем.

Лестничные лотки

Лестничные кабельные лотки состоят из двух продольных боковых направляющих, соединённых поперечными перемычками в виде ступеней лестницы. Подходят для тяжёлых кабелей большого сечения. Лотки кабельные лестничного типа используются для монтажа на заводах, электростанциях, в технических тоннелях и на открытом воздухе.

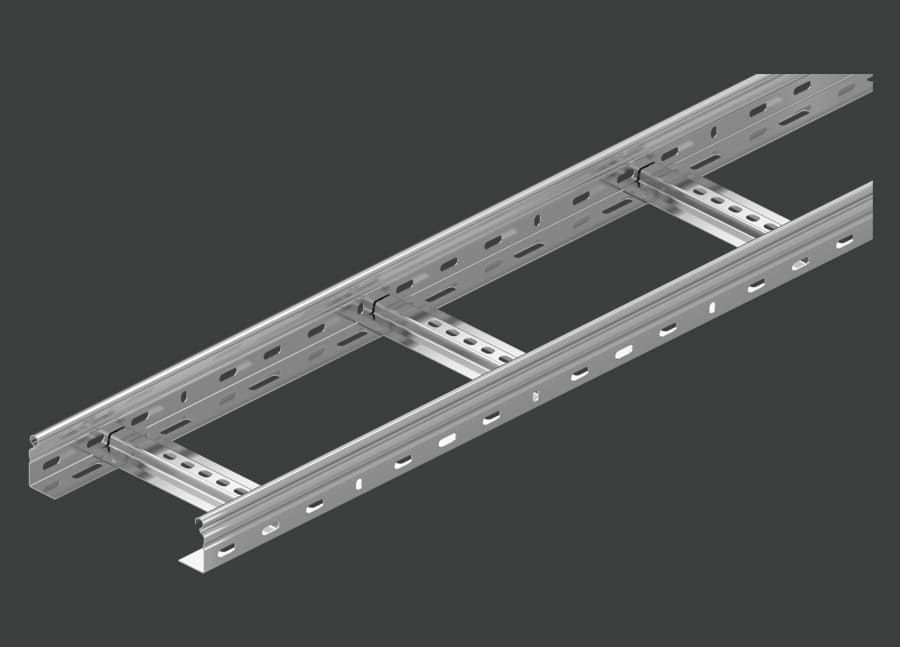

Лестничный лоток

Лестничные лотки имеют более современную конструкцию, они вошли в оборот позже и считаются лучшим вариантом по безопасной рабочей нагрузке.

Угловые и Т-образные лотки, крестовины

Элементы в форме углов, тройников и крестовин для создания разветвленной кабельной трассы без разрыва целостности лотка.

• Угловые лотки меняют направление прокладки кабеля на 90 градусов. Бывают внутренними и наружными.
• Отводы Т-образные – для направления кабеля в три разные стороны.
• Крестовины – для пересечения кабельных линий в четырёх направлениях.

Все эти элементы изготавливают из того же материала, что и основная линия.

Усиленные кабельные лотки тяжелой серии

Усиленные лотки – прочные конструкции из толстого металлического листа или усиленных профилей. Имеют дополнительные ребра жёсткости, усиленные боковины и дно – это повышает грузоподъёмность.

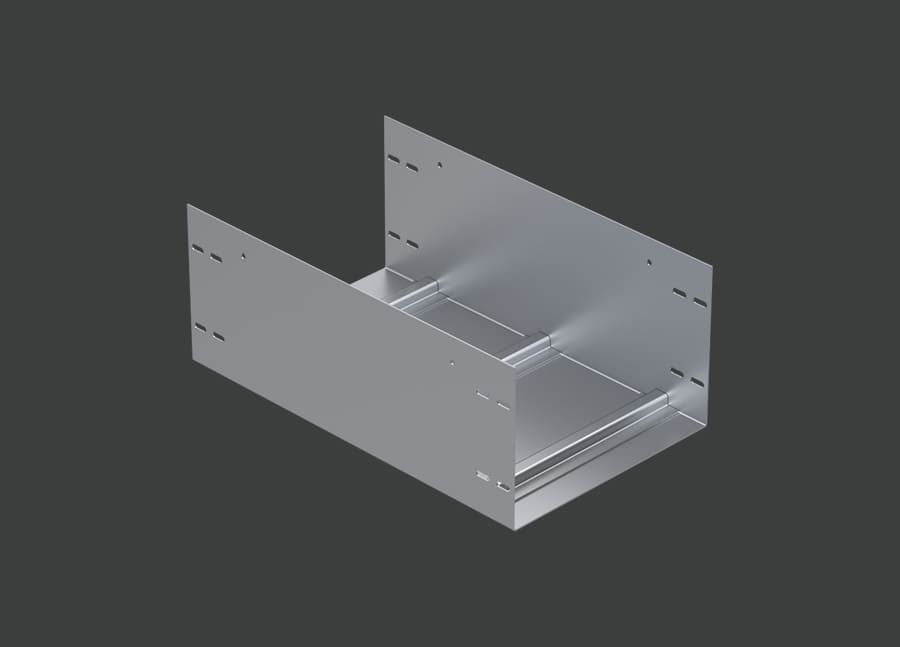

лоток Неперфорированный усиленный лоток

Усиленные кабельные лотки выдерживают большие нагрузки.

Какие бывают исполнения кабельного лотка

Исполнение определяет стойкость к коррозии, внешний вид и срок службы. Типы исполнения кабельного лотка:

1. Оцинкованная сталь (по Сендзимиру): Лотки изготавливают из стали, покрытой цинком методом непрерывного горячего цинкования по технологии Сендзимира. Оцинкованные лотки подходят для сухих помещений, офисов, жилых зданий – объектов с невысокой влажностью.

2. Горячеоцинкованная сталь: Лотки полностью погружают в ванну с расплавленным цинком для получения толстого и устойчивого к повреждениям защитного слоя. Горячее цинкование используют для наружного монтажа, на производстве, складах, парковках, в неотапливаемых помещениях – на объектах с переменной влажностью и агрессивной средой.

3. Нержавеющая сталь (AISI 304 или 316): Лотки из нержавейки – это максимальная стойкость к коррозии и химическим веществам.

   • AISI 304 – универсальный вариант для пищевой и медицинской промышленности.

   • AISI 316 – устойчива к солям, кислотам и морской воде – подходит для морских портов, химических предприятий.

4. Окрашенный в цвета RAL: Металлические лотки дополнительно окрашивают порошковой краской в цвет по каталогу RAL. Окраска служит доп. защитой от влаги и повреждений. Окрашенные лотки применяют в интерьерах и на промышленных объектах с цветовой маркировкой трасс.

Как выбрать кабельный лоток

Выбирают лоток по тех. условиям кабельной системы – требования к нагрузке, вентиляции, степени защиты и удобству обслуживания.

• Место установки

Для сухих и чистых помещений подойдут перфорированные листовые или проволочные лотки.

Для улицы, производства или подвала – усиленные, глухие или лестничные конструкции с антикоррозийным покрытием.

• Тип кабеля и нагрузка

Тяжёлые силовые кабели требуют лотков с высокой несущей способностью – лестничных или усиленных.

Лёгкие слаботочные линии укладывают в проволочные или перфорированные лотки.

• Условия среды

Во влажных, вредных или пыльных помещениях лучше использовать закрытые неперфорированные лотки с крышками (кабельные короба).

В местах с химическим воздействием – нержавеющую сталь (AISI 304 или 316).

• Вентиляция и теплоотвод

Если кабели выделяют тепло, необходима естественная вентиляция – выбор в пользу перфорированных, проволочных или лестничных лотков.

• Пожарная безопасность

В ответственных зонах – с высокой плотностью людей или оборудования – предпочтение отдают глухим металлическим лоткам с крышками на лотки с заземлением.

• Гибкость в прокладке

Для трасс, которые изменяются или дополняются, удобны проволочные лотки.

• Эстетика и цветовое оформление

В общественных или дизайнерских пространствах подходят окрашенные лотки по RAL, чтобы вписать систему в интерьер.

Преимущества и недостатки металлических лотков для кабеля

• Прочность и долговечность - Металлический лоток выдерживает механические нагрузки, не деформируется со временем и устойчив к вибрации.
• Огнестойкость - В отличие от пластика, металл не горит и не выделяет вредных веществ при нагреве. Металлические лотки соответствуют пожарным нормам ПУЭ 2.1.61 и ГОСТ Р 50571.15.
• Экран от электромагнитных помех - Замкнутая металлоконструкция снижает электромагнитные наводки на слаботочные линии.
• Широкий выбор конфигураций - Доступны различные формы, размеры, аксессуары и типы покрытий.
• Удобство обслуживания - Кабели в открытом лотке легко проверить, заменить или добавить.

У лотков из металла есть ограничения – их учитывают при проектировании и монтаже кабельных лотков:

• Коррозия при повреждении покрытия
  Без защитного слоя (оцинковки или краски) металл ржавеет во влажном воздухе.

• Больше вес по сравнению с пластиковыми аналогами
  Сложнее монтаж и больше нагрузка на несущие конструкции.

• Электропроводность
  Металл проводит ток – при монтаже нужна защита и заземление.

Чем отличается лоток от короба

Лоток и короб – элементы кабельной системы для прокладки и защиты проводов. Главное отличие между ними – в конструкции:

• Лоток – открытый верх, удобен для быстрой укладки и обслуживания кабелей.
• Короб – закрыт крышкой, лучше защищает от пыли, влажности и повреждений, подходит для помещений с повышенными требованиями к безопасности.

Кабельный лоток и короб

На сколько должен быть заполнен кабельный лоток

Заполнение лотка зависит от типа кабеля, его сечения и требований по теплоотводу.

По нормам суммарная площадь сечений всех кабелей не должна превышать:

• 35% внутреннего сечения – для глухих (сплошных) лотков.
• 40% – для лотков с открываемыми крышками.

Также не допускается плотная укладка в несколько слоёв, если это не предусмотрено проектом.

Как правильно укладывать кабель в лоток?

Рекомендации по заполнению кабелей в лотке:

1. Для вентиляции и предотвращения перегрева необходимо оставлять свободное пространство в лотке.
2. Если силовые кабели нагреваются при работе, площадь сечения лотка увеличивают минимум на 25%.
3. Кабели обычно укладывают в один ряд, но силовые провода малого сечения допускается размещать в два слоя или пучками.
4. В одном пучке рекомендуется не более 12 проводников (кабелей или проводов) независимо от жильности, диаметр пучка не должен превышать 100 мм.
5. Расстояние между пучками – минимум 20 мм.
6. Горизонтальные кабели закрепляют через 4,5 м, вертикальные – через 1 м. Обязательно крепление в местах поворотов, соединений и концах трассы.
7. Кабель нужно укладывать прямо, с небольшим запасом длины – для компенсации температурных расширений. Не допускается укладки кольцами или витками.
8. После монтажа проверяют целостность изоляции.

Не рекомендуется прокладывать в одном лотке силовые и слаботочные системы. Если это необходимо – между ними устанавливают перегородки.

Как крепятся лотки?

Крепление для кабельных лотков зависит от способа установки – на стену, потолок или пол. Лотки соединяют через стыковочные элементы («папа мама») и изделия гэм. Для крепления лотков используют:

• Системы подвеса и шпильки – монтаж к потолку.
• Кронштейны, страт консоли и кабельные полки – крепление к стене.
• Опорные стойки каабельные и рамы – напольная установка.
• Профили металлические перфорированные.

Все соединения должны быть прочными и заземлять металлические лотки.
