Монтаж кабельных лотков – правила и требования

Требования к монтажу кабельных лотков

Монтаж кабельных лотков и кабельных коробов выполняют в соответствии со строительными нормами и правилами:

• СНиП 3.05.06-85 «Электротехнические устройства».
• Правила устройства электроустановок (ПУЭ, 7-е издание).
• ГОСТ Р 52868-2007 «Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей».

Прокладка кабеля в лотке

Для прокладки кабеля в лотке действуют следующие требования:

1. В металлических лотках размещают изолированные провода без брони с сечением жил до 16 мм² и напряжением до 1000 В.
2. Высота монтажа в общественных помещениях – не менее 2 м от пола (для безопасности людей). В технических помещениях – любая высота, если персонал обучен.
3. Лоток заполняют кабелем согласно пункту 2.1.61 ПУЭ: нельзя перегружать лотки, чтобы избежать перегрева и повреждения изоляции.
4. При прокладке в один ряд между кабелями оставляют зазор не менее 5 мм. При укладке пучков в один слой расстояние увеличивают до 20 мм. В несколько слоёв кабели располагают без зазоров.
5. Диаметр одного пучка – не более 100 мм, до 12 кабелей или до трёх четырёхжильных. Шаг фиксации: при вертикальной прокладке – каждые 1 м, при горизонтальной – не реже чем через 4,5 м.
6. Радиусы изгиба кабеля (п. 2.3.20 ПУЭ) должны соответствовать паспортным данным производителя.
7. Температурные условия: до -15 °C – монтаж без ограничений. От -15 °C до -40 °C – требуется предварительный прогрев кабеля. Ниже -40 °C – прокладка запрещена.
8. При прокладке рядом с трубами лотки размещают на безопасном расстоянии.
9. После монтажа металлические лотки заземляют.

Этапы монтажа кабельных лотков

1. Планирование и подготовка кабельной трассы

На подготовительном этапе необходимо:

1. Определить схему прокладки кабельных линий в лотках.
2. Проверить пересечения и параллельные участки с другими инженерными коммуникациями.
3. Разметить точки установки опорных конструкций по рабочим чертежам лазерным нивелиром.

Одновременно выполняют расчёты нагрузки – оптимального расстояния между опорами. В среднем опоры размещают каждые 1,5-2 м и обязательно в местах поворотов, переходов и соединений лотков. Отверстия для крепежа подготавливают перфоратором (в бетоне), пробивными клещами или просекателем (в профнастиле).

2. Монтаж несущих конструкций

Следующий шаг – установка опор для крепления кабельных лотков. В зависимости от поверхности применяют разные способы монтажа:

• На стену: используют кронштейны, которые фиксируют анкерными или расширительными болтами.
• К потолку: опоры монтируют на резьбовых шпильках с гайками и подвесами.
• К бетонному перекрытию: в заранее подготовленные отверстия устанавливают металлические втулки, в которые вкручивают шпильки для крепления несущих элементов.

Крепеж для лотка купить

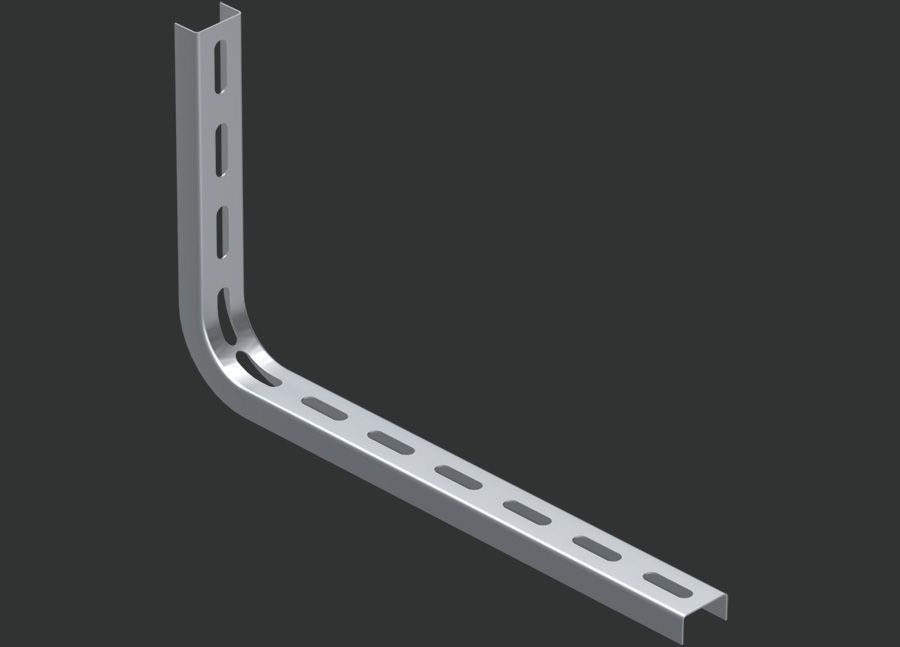

Настенный кронштейн

3. Сборка и монтаж лотков

Монтаж кабельных лотков выполняют секциями – собирают блоки длиной 6-12 м и фиксируют на опорах. Все соединения выравнивают по трассе, чтобы не было зазоров и перекосов.

Особенности монтажа:

• Перфорированные лотки соединяют через готовые отверстия пластинами и болтами. Для повышенной жесткости ставят нижние соединители.
• Неперфорированные (глухие) лотки – соединение выполняют стандартными планками или телескопическим методом.
• Лестничные кабельные лотки фиксируют соединительными пластинами по бокам. Болт вставляют изнутри (со стороны пластины), гайку закручивают снаружи (со стороны лотка).
• Проволочные лотки крепят к потолку с помощью кронштейнов. Стыкуют лотки зажимами, клеммами или клипсами.
• Для поворотов и ответвлений используют углы, крестовины и отводы Т-образные для лотков.
• Кромки после резки зачищают и покрывают цинкосодержащим составом.
• Отверстия выравнивают монтажными оправками.
• Соединения должны проводить электрический ток  в соответствии с ГОСТ Р 52868-2007 (используют болты с грибовидной головкой и гайку с зубчатой шайбой).

Крепление лотков к стене

Для настенного монтажа применяют кронштейны, страт консоли или кабельные полки. Опорные стойки – для размещения нескольких уровней лотков. Для крепления лотка к стене вертикально используют скобы-кронштейны.

Крепление лотков к потолку

Потолочные крепления бывают:

• на шпильках (одной или двух);
• на кабельных стойках с профилем или кронштейном;
• на С-образных подвесах;
• с использованием перфоленты;
• при помощи анкеров к балкам и профнастилу;
• при помощи ГЭМ изделий.

Для трасс с большой нагрузкой используют две шпильки и профиль, при меньшей – достаточно одной центральной шпильки.

Крепление лотков к полу

Напольный монтаж выполняют с использованием стоек, кронштейнов или монтажных профилей страт. Крепление фиксируют анкерными болтами или дюбелями. Для защиты кабелей от повреждений лотки закрывают крышками или крышками на лоток с заземлением.

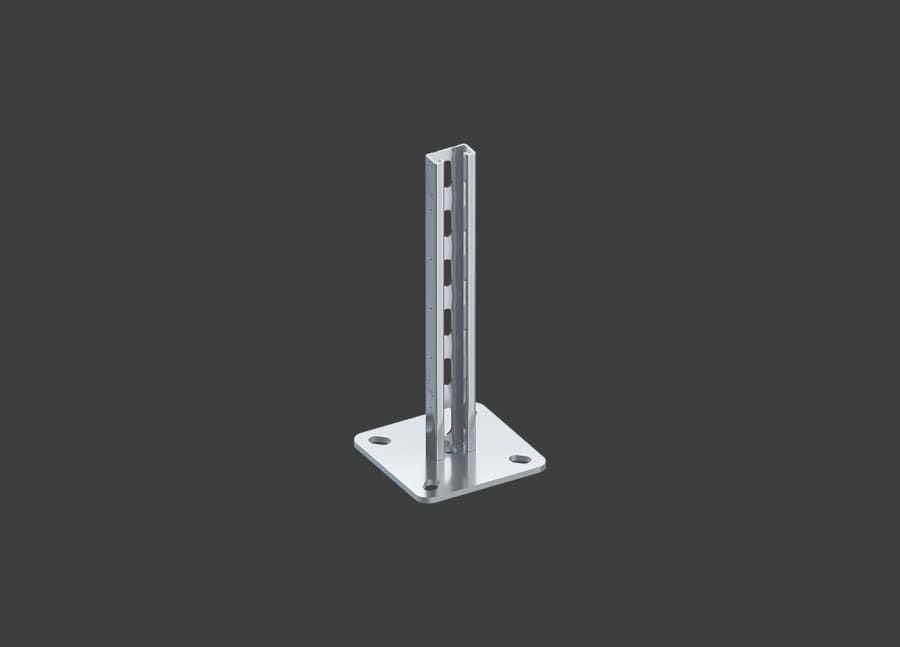

Стойка Strut

4. Укладка кабелей в лотки

При прокладке кабеля в металлическом лотке соблюдают правила:

• Подготовка проводки – кабели заранее раскладывают по трассе, проверяют целостность изоляции, при необходимости сортируют по назначению.
• Разделение секций – в одном лотке допускают прокладку разных типов кабелей (силовые, слаботочные), но они должны быть разделены перегородками.
• Фиксация – кабели закрепляют стяжками, хомутами или клипсами, чтобы исключить провисание и смещение.
• Равномерность – кабели распределяют равномерно по ширине лотка, не допуская их скручивания или перегибов.
• Запас по длине – оставляют небольшой резерв кабеля (5-10 %), чтобы учесть возможные изменения или ремонт в будущем.
• Соблюдение норм загрузки – заполняемость лотка должна составлять не более 60-70 % от объема, чтобы оставить место для вентиляции и возможного добавления новых линий.

5. Маркировка проводов в лотке

Требования к маркировке:

• Перед маркировкой трассу измеряют, кабели нарезают по длине, формируют пучки и фиксируют.
• Бирки размещают на концах кабелей, поворотах трассы, ответвлениях и в местах подключения.
• Обозначения должны быть четкими, устойчивыми к влаге, пыли и внешним воздействиям.
• Допустима общая маркировка для группы мелких проводов одной линии.
• Каждой линии или группе кабелей в лотке присваивают уникальный идентификатор.

6. Заземление

Заземление кабельных лотков – обязательное требование электробезопасности.

• Лотки заземляют не менее чем в двух точках по разные стороны линии и дополнительно в конце ответвлений.
• В начальной и конечной части трассы подключают медные проводники к системе уравнивания потенциалов (СУП).
• Стыки секций соединяют перемычками.
• После проверяют заземление и сопротивление изоляции.

Правила и нормы монтажа лотков

• Монтаж выполняют строго по проектной документации (ПУЭ, СНиП, ГОСТ).
• Лоток подбирают с учётом типа и количества кабелей.
• Нагрузка на лоток не должна превышать максимально допустимый вес кабелей и аксессуаров.
• Лотки располагают на расстоянии не менее 50 мм от стен и потолка для вентиляции и удобства монтажа.
• Кабельные трассы прокладывают с обеспечением свободного доступа для осмотра, замены и добавления кабелей.
• Металлические лотки в помещениях с агрессивной или влажной средой должны иметь защитное покрытие (оцинкованные или нержавеющие).
• В зонах возможных ударов или дополнительной нагрузки лотки закрывают крышками или устанавливают усиливающие элементы.
• Лотки прокладывают прямо, с учётом допустимых изгибов кабелей.
• После монтажа кабельную линию проверяют на целостность, непрерывность и сопротивление изоляции кабелей.

Правильный монтаж кабельных лотков гарантирует безопасность, долговечность и удобство эксплуатации кабельной трассы.

Как крепится перфорированный лоток?

Перфорированные лотки соединяют с помощью системы «папа–мама» (внахлест) или соединительной планки.

• Стыковка «папа–мама»: лотки накладывают один на другой, фиксируют 3 винтовыми комплектами: винт М6×12 изнутри и гайка М6 со стопорным буртиком снаружи.
• Соединение встык с планкой СПУ: Лотки ставят вплотную, к боковым стенкам крепят соединительную планку с двух сторон. Планку фиксируют четырьмя винтовыми комплектами (винт М6×10 изнутри, гайка М6 со стопорным буртиком снаружи), по два винта на каждую сторону.

Крепление перфорированного лотка зависит от конструкции и места установки:

• Вдоль стены перфорированный лоток устанавливают на кабельных полках, консолях Strut, У-образных швеллерах, настенных кронштейнах.
• Лоток подвешивают к потолку или потолочным конструкциям (балки, прогоны) с помощью стоек, перфорированных монтажных профилей, шпилек и кронштейнов.
• Перфорированные лотки монтируют на пол стойками, шпильками или кронштейнами.
